Радиально-сверлильные станки

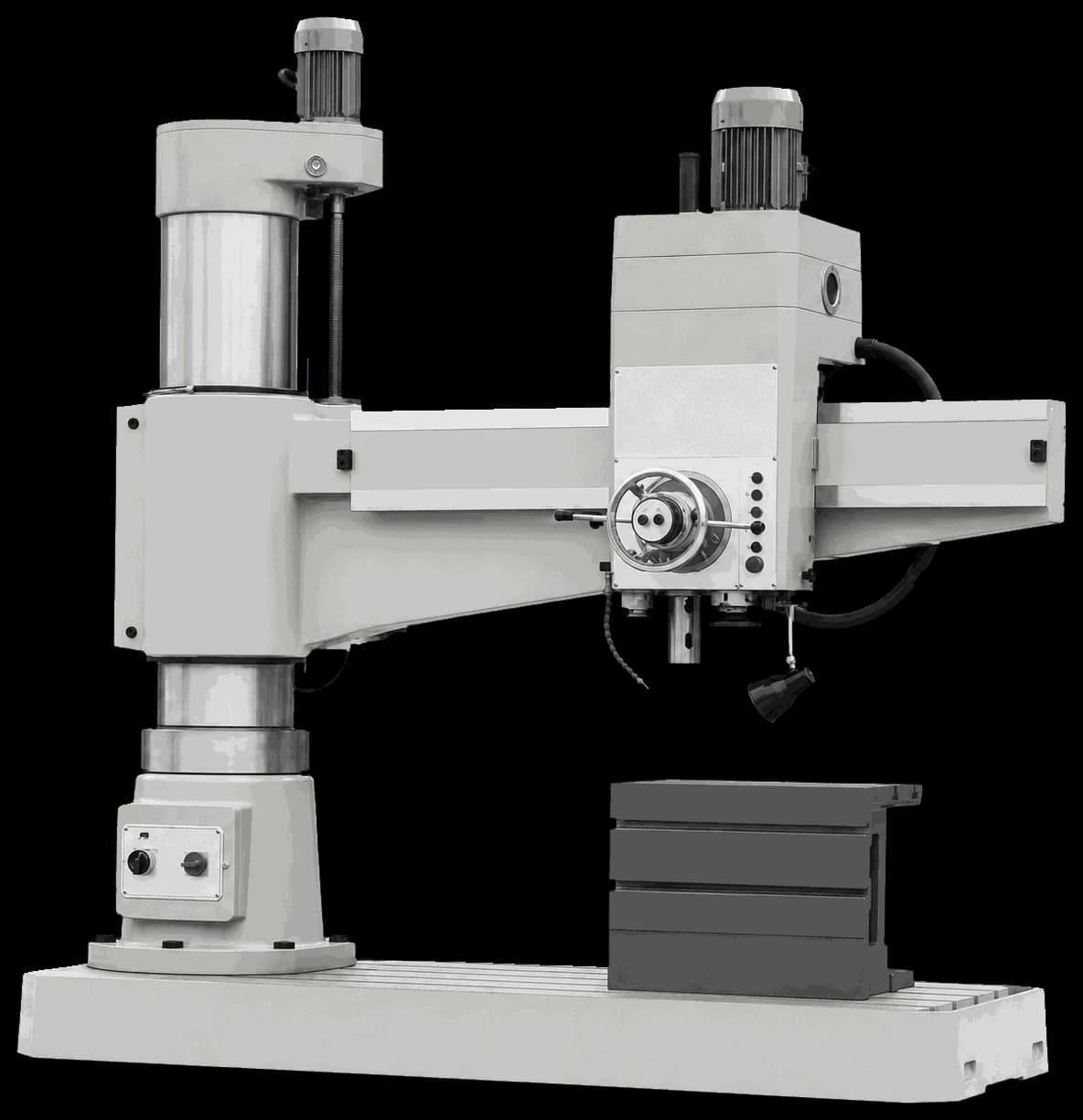

Радиально-сверлильный станок Z3032x10-1

Код модели: Z3032x10-1 W
Макс. диаметр сверленияØ32 мм
Конус шпинделя (Морзе)Морзе 4
Ценапо запросу

Описание

Z3032×10/1 — радиально-сверлильный станок с поворотной траверсой (рукавом) и перемещаемой по ней сверлильной головкой. Предназначен для сверления, рассверливания, зенкерования, развёртывания и нарезания резьбы в крупногабаритных и тяжёлых деталях, когда перемещение заготовки затруднено. Максимальный диаметр сверления — 32 мм.

Вылет шпинделя (расстояние от оси шпинделя до колонны) регулируется в диапазоне 300–1000 мм, что позволяет обрабатывать отверстия в широкой зоне без переустановки детали. Шпиндель с конусом Морзе №4 имеет 16 ступеней частот вращения 32–2500 об/мин и 8 ступеней подач 0.10–1.25 мм/об. Максимальный диаметр нарезаемой резьбы — M24 (сталь) / M24 (чугун).

Гидравлические зажимы колонны, рукава и сверлильной головки обеспечивают жёсткую фиксацию при обработке. Ход шпинделя — 280 мм, подъём рукава — 470 мм. Рабочая мощность привода шпинделя — 2.2 кВт, масса станка — 1600 кг, габариты — 1760×800×2300 мм.

Дополнительные технические характеристики
Макс. резьба (сталь / чугун): M24 / M24
Подъём рукава: 470 мм
Скорость подъёма рукава: 0.021 м/с
