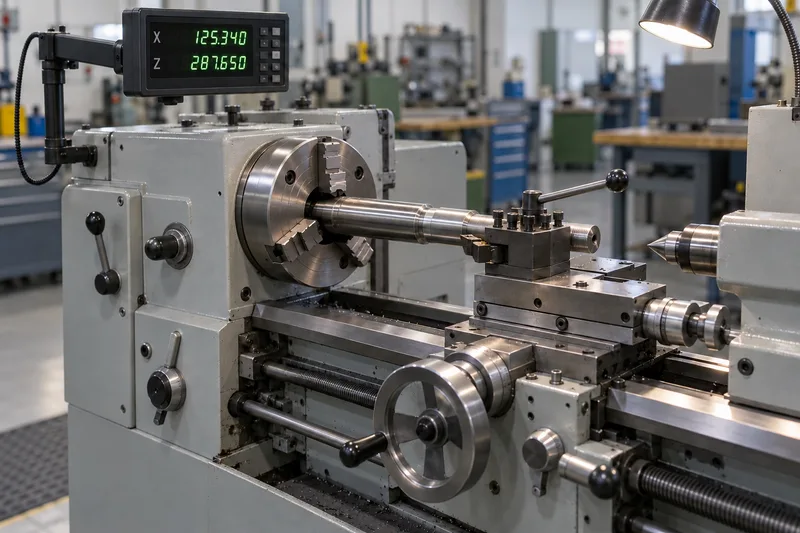

Токарный станок с УЦИ: что даёт цифровая индикация и когда её достаточно

Универсальный токарный станок с УЦИ — самый частый компромисс между станком «на лимбах» и станком с ЧПУ. Токарь по-прежнему ведёт суппорт маховиками, но размер читает не по делениям лимба, а на экране. Разберём, что это даёт на практике, где проходит граница возможностей и что проверить при покупке.

Что такое УЦИ и как он устроен

УЦИ — устройство цифровой индикации. Комплект состоит из трёх частей:

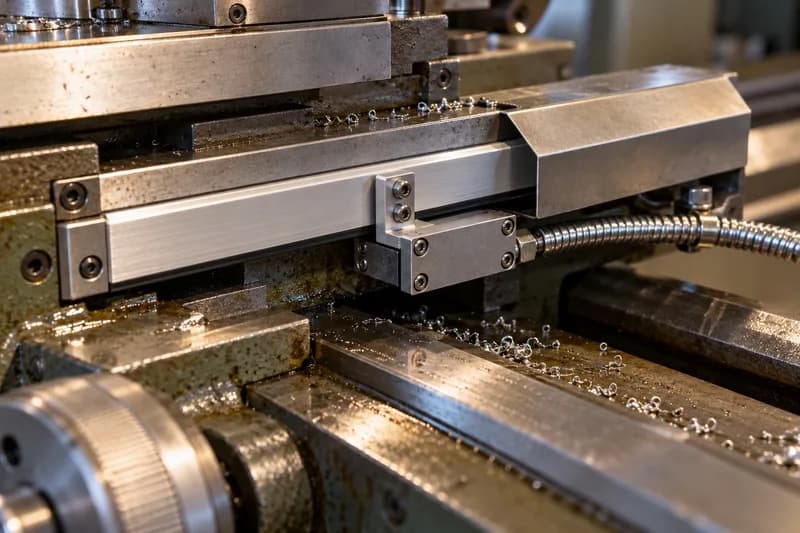

• линейные датчики — оптические линейки или магнитные ленты — на осях станка: на токарном это поперечное перемещение суппорта (ось X) и продольное (ось Z);
• считывающие головки, закреплённые на подвижных узлах;
• блок индикации с экраном и клавиатурой, обычно на поворотном кронштейне у передней бабки.

Главное отличие от лимба: линейка измеряет, где фактически находится суппорт, а не на сколько повернулся винт. Поэтому люфт в передаче «винт — гайка» не искажает показания: токарь видит реальное положение резца, а не расчётное.

Что УЦИ даёт в работе

• Размер без пересчёта делений. В режиме диаметра ось X показывает диаметр детали, а не перемещение резца — не нужно умножать и делить на два.
• Абсолютные и относительные координаты. Ось можно обнулить на торце или на базовом диаметре и вести обработку от этой точки, не теряя общей привязки.
• Коррекции на несколько резцов. У большинства блоков индикации есть таблица инструмента: после смены резца размер продолжает считаться от той же базы.
• Меньше пробных проходов. К размеру подходят по экрану, а измерительный инструмент нужен для контроля, а не для поиска размера.
• Меньше ошибок к концу смены. Пропущенный оборот лимба или перепутанное деление — типичная ошибка уставшего токаря; цифры на экране её убирают.

Чего УЦИ не делает

Индикация показывает положение, но не управляет им. Отсюда ограничения, о которых стоит знать до покупки.

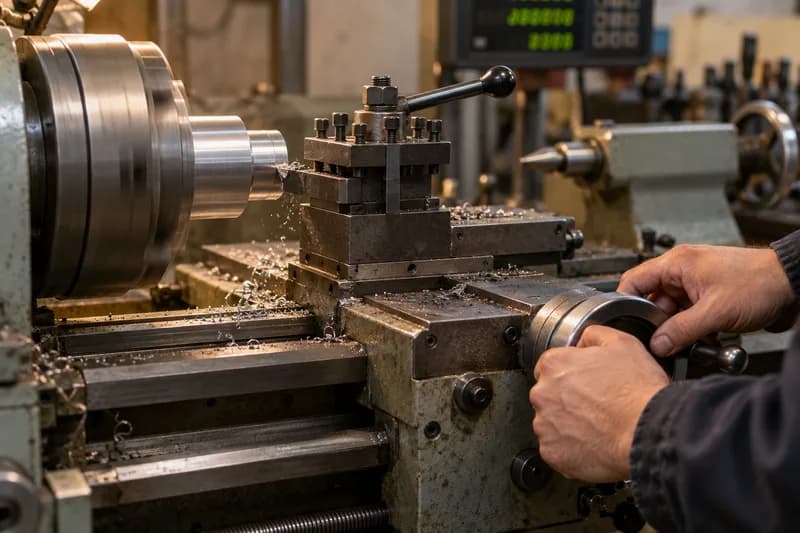

• Станок не двигается сам. Подачу и подход к размеру по-прежнему выполняет токарь, и скорость работы зависит от его квалификации.
• Нет интерполяции. Радиусы, сферы и сложный профиль получают так же, как на станке без УЦИ: фасонным резцом, копиром или согласованием двух подач вручную.
• Повторяемость в серии — за оператором. Сотая деталь совпадёт с первой ровно настолько, насколько одинаково её сделал человек.
• Резьба — как раньше. Её нарезают через коробку подач и ходовой винт; УЦИ только показывает положение суппорта.

Когда станка с УЦИ достаточно

• Единичное и мелкосерийное производство: ремонтные цеха, инструментальные участки, опытное производство.
• Простые тела вращения — валы, втулки, фланцы, — где важны диаметры и длины, а не сложный профиль.
• Крупные детали в небольших количествах, для которых писать и отлаживать программу дольше, чем выточить деталь.
• Участок, где есть опытные токари и нет программиста.
• Учебные мастерские: ученик сразу видит связь между поворотом маховика и размером.

Тот же принцип работает и на других станках ручного управления: УЦИ ставят на токарно-карусельные и горизонтально-расточные станки, где детали крупные, а партии небольшие.

Когда пора смотреть на станок с ЧПУ

• Серийные партии одинаковых деталей, где нужна повторяемость, не зависящая от человека.
• Контуры: радиусы, конусы, сферы, канавки сложной формы.
• Много смен инструмента на одной детали.
• Опытных универсальных токарей не хватает: оператора, который работает по готовой программе, подготовить быстрее.

Граница проходит не по цене станка, а по детали и программе выпуска. Как подбирать станок от детали, — в статье «Как выбрать токарный станок с ЧПУ по детали».

Что проверить при покупке станка с УЦИ

• По каким осям стоят линейки. Минимум для токарного станка — X и Z. На части станков есть отдельная ось для верхних салазок или суммирование их перемещения с продольным.
• Тип датчиков и дискретность. Оптические линейки распространены с дискретностью 5 мкм, точные — 1 мкм. Магнитные ленты менее чувствительны к загрязнению.
• Защита линеек. Линейку ставят прорезью вниз и закрывают кожухом, иначе стружка и СОЖ быстро выводят её из строя. Кабели должны идти в защитных рукавах, а не висеть в зоне стружки.
• Функции блока индикации. Режим диаметра, таблица инструмента, обнуление и предустановка координат — минимум для токарных работ; остальные функции — по задаче.

Универсальные станки с УЦИ в каталоге Механита

• Macro Line LB-B500x1500 — универсальный токарный станок, станина закалена ТВЧ до HRC55, УЦИ в стандартной комплектации. Есть исполнение с увеличенным диаметром обработки над гапом — до 710 мм.
• Macro Line LB-C660x2000 — крупногабаритный универсальный станок для деталей до Ø870 мм над гапом и длиной обработки до 2000 мм, УЦИ в стандартной комплектации.

Macro Line — собственная марка Механита. Весь раздел — токарно-винторезные станки; станки ручного управления с УЦИ есть также среди токарно-карусельных и горизонтально-расточных.

Механит поставляет серийные станки: УЦИ на них установлен заводом-изготовителем. Модернизацией станков в эксплуатации, в том числе доустановкой УЦИ, мы не занимаемся.

Если не уверены, хватит ли под вашу деталь универсального станка с УЦИ или нужен станок с ЧПУ, пришлите чертёж и программу выпуска — технолог предложит вариант.
