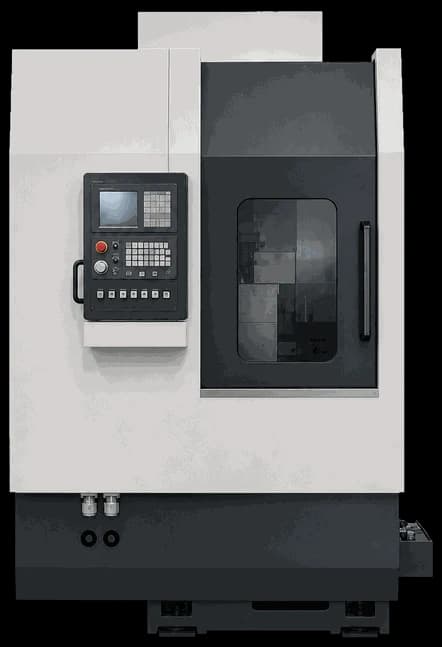

Вертикальный токарный станок CK514

CK514 — высокопроизводительный вертикальный токарный станок с ЧПУ, предназначенный для обработки дисковых деталей малого и среднего размера. Вертикальная компоновка обеспечивает удобную установку заготовок и компактную занимаемую площадь, а массивные основание и стойка из высокосортного чугуна гарантируют высокую жёсткость, стабильность и отличное гашение вибраций.

Высокоточный жёсткий шпиндель картриджного (гильзового) типа удобен в обслуживании: полностью симметричная подвесная конструкция гильзы устраняет влияние тепловых деформаций на точность обработки. Привод шпинделя реализован мощным электродвигателем переменного тока, а смазка шпиндельного узла выполнена импортной высококлассной консистентной смазкой в полностью закрытом исполнении и не требует обслуживания.

На каретке и стойке применены сверхтяжёлые линейные роликовые направляющие с хорошей динамикой и стабильным удержанием точности; по осям X/Z установлены прецизионные шариковые винты со специальными опорными подшипниками. Станок оснащён 6-позиционной вертикальной электрической револьверной головкой с быстрой и надёжной сменой инструмента, централизованным пультом управления и полностью закрытым интегрированным ограждением. Структура разделения масла и воды сохраняет СОЖ чистой и делает работу экологичной.

Дополнительные технические характеристики
Макс. диаметр точения над суппортом: Ø450 мм
Диаметр подшипников шпинделя: Ø130/Ø120 (перед./задн.)
Макс. крутящий момент шпинделя: 945 Н·м
Момент серводвигателей (X/Z): 12/22 Н·м
Мощность серводвигателей (X/Z): 3,0/4,0 кВт
Револьверная головка: 6 позиций (вертикальная)
Сечение инструмента (точение/расточка): 32×32 / Ø12~Ø50 мм
Потребляемая мощность: 50 кВ·А
