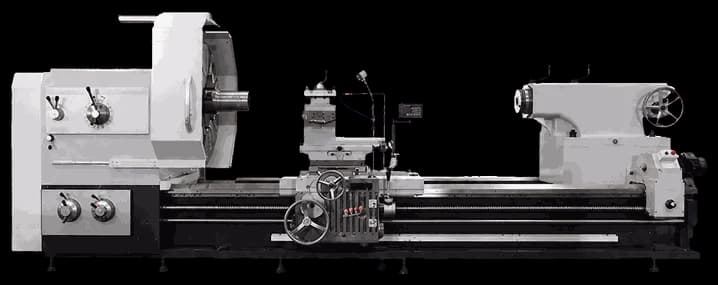

Токарно-винторезный станок CW61180L

Станок серии CW61180L/CW61200L с удлинённой станиной — тяжёлый токарно-винторезный станок для обработки крупногабаритных деталей типа тел вращения. Он выполняет все виды токарных работ: точение цилиндрических и конических поверхностей, нарезание резьбы, подрезку торцов. Диаметр обработки над станиной достигает 1900–2100 мм, а расстояние между центрами — до 10000 мм.

Станок оснащён шпинделем с удлинённой передней частью (конус 1:30), сквозным отверстием 100 мм и 21-ступенчатой коробкой скоростей с диапазоном 3,15–315 об/мин. Ручной 4-кулачковый патрон диаметром Φ1600 мм и главный привод 37 кВт обеспечивают обработку заготовок массой до 10 т.

Станок применяется в тяжёлом машиностроении, при изготовлении длинномерных деталей (валы, оси, цилиндры) и в мелкосерийном производстве крупногабаритных компонентов.

Дополнительные технические характеристики
Модели: CW61180L, CW61200L
Ширина направляющих: 1100 мм
Макс. грузоподъёмность: 10 т
Диаметр отверстия шпинделя: 100 мм
Передний конец шпинделя: удлинённый, конус 1:30
Патрон: Φ1600, 4-кул. ручной
Резцедержатель: 4-позиционный ручной
Сечение резца: 45×45 мм
Ход по оси X: 850 мм
Ход по оси Z: 1350–9750 мм
Подача по X: 0,05–6 мм/об
Подача по Z: 0,1–12 мм/об
Ускоренный ход по X: 1870 мм/мин
Ускоренный ход по Z: 3740 мм/мин
Диаметр пиноли задней бабки: Φ260 мм
Ход пиноли: 300 мм
Двигатель ускоренного хода: 1,5 кВт
Двигатель насоса СОЖ: 0,125 кВт
Габариты (Ш×В): 2300×2250 мм
Длина: 6400–13400 мм
