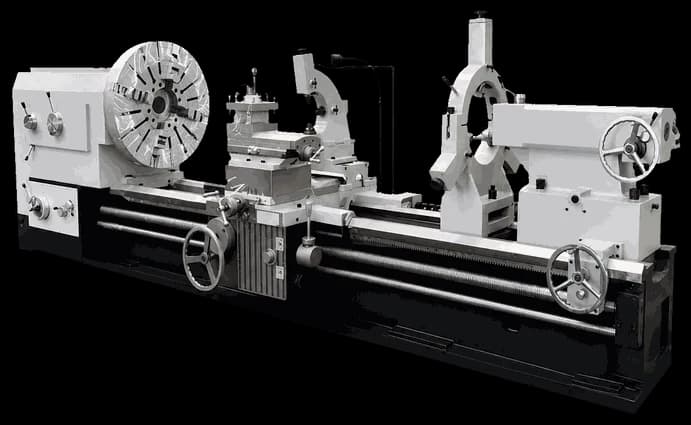

Токарно-винторезный станок CW61180H

CW61180H — тяжёлый универсальный токарно-винторезный станок серии CWH1, предназначенный для обработки крупногабаритных тел вращения: валов, роторов, фланцев, барабанов и втулок большого диаметра. Станок допускает обточку заготовок диаметром до φ1900 мм над станиной и φ1450 мм над поперечным суппортом при расстоянии между центрами от 3000 до 10000 мм и максимальной нагрузке до 20 тонн.

Конструкция построена на широкой направляющей станины (1100 мм), что обеспечивает жёсткость и виброустойчивость при тяжёлых режимах резания. Шпиндель с проходным отверстием φ130 мм и удлинённой передней головкой 1:30 работает в четырёх ступенях скорости в диапазоне от 2 до 200 об/мин, что позволяет вести черновое и чистовое точение материалов различной твёрдости. Управление подачами и глубиной резания выполняется вручную с помощью маховиков, что обеспечивает точный контроль геометрии обработки.

Станок применяется на предприятиях энергетического машиностроения, судостроения и нефтегазовой отрасли, а также в ремонтных цехах и на производствах крупных металлоконструкций. Поддерживаются операции продольного и торцевого точения, растачивания, нарезания резьбы и проточки канавок.

Дополнительные технические характеристики
Высота центров над станиной: φ1900 мм
Высота центров над суппортом: φ1450 мм
Ширина направляющих станины: 1100 мм
Максимальная грузоподъёмность: 20 т
Отверстие шпинделя: φ130 мм
Тип носка шпинделя: 1:30, удлинённая головка
Число ступеней частот вращения: 4
Диапазон частот вращения: 2–37, 23–70, 37–110, 70–200 об/мин
Передний подшипник шпинделя: 240 мм
Диаметр планшайбы (патрона): φ1600 мм
Резцедержатель: ручной, 4-позиционный
Сечение державки резца: 45×45 мм
Ход по оси X: 850 мм
Ход по оси Z: 2850–9850 мм
Ускоренное перемещение по X: 3740 мм/мин
Ускоренное перемещение по Z: 3740 мм/мин
Диаметр пиноли задней бабки: 80 мм (метрический 80)
Ход пиноли задней бабки: 300 мм
Мощность привода быстрых ходов: 1,5 кВт
Ширина × высота: 2300×2250 мм
Длина: 7700–14700 мм
