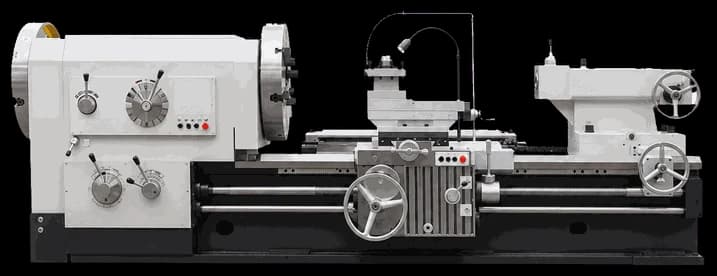

Токарно-винторезный станок CW61140H

CW61140H — тяжёлый универсальный токарно-винторезный станок серии CWH1 для комплексной обработки крупногабаритных тел вращения: длинных валов, роторов, фланцев, втулок и резьбовых деталей. Станок обтачивает заготовки диаметром до φ1500 мм над станиной и φ1050 мм над поперечным суппортом при расстоянии между центрами от 3000 до 10000 мм и максимальной нагрузке до 20 тонн.

Широкая направляющая станины (1100 мм) обеспечивает высокую жёсткость и устойчивость при тяжёлых режимах точения. Шпиндель с проходным отверстием φ130 мм и удлинённой передней головкой 1:30 работает в четырёх ступенях скорости от 2 до 200 об/мин, что позволяет выполнять обработку торцов, наружных диаметров и внутренних расточек, а также нарезать резьбы различных типов. Станок оснащён патроном φ1250 мм, ручным 4-позиционным резцедержателем и задней бабкой с пинолью φ80 мм.

Станок ориентирован на предприятия энергетики, судостроения и нефтегазовой отрасли, где требуется обработка крупных валов, роторов, фланцев и резьбовых компонентов. Поддерживаются операции продольного и торцевого точения, растачивания и нарезания метрической и дюймовой резьбы.

Дополнительные технические характеристики
Высота центров над станиной: φ1500 мм
Высота центров над суппортом: φ1050 мм
Ширина направляющих станины: 1100 мм
Максимальная грузоподъёмность: 20 т
Отверстие шпинделя: φ130 мм
Тип носка шпинделя: 1:30, удлинённая головка
Число ступеней частот вращения: 4
Диапазон частот вращения: 2–37, 23–70, 37–110, 70–200 об/мин
Передний подшипник шпинделя: 240 мм
Диаметр планшайбы (патрона): φ1250 мм
Резцедержатель: ручной, 4-позиционный
Сечение державки резца: 45×45 мм
Ход по оси X: 750 мм
Ход по оси Z: 2850–9850 мм
Ускоренное перемещение по X: 3740 мм/мин
Ускоренное перемещение по Z: 3740 мм/мин
Диаметр пиноли задней бабки: φ80 мм
Ход пиноли задней бабки: 300 мм
Ширина × высота: 2250×2050 мм
Длина: 7700–14700 мм
