Токарно-винторезный станок LF16

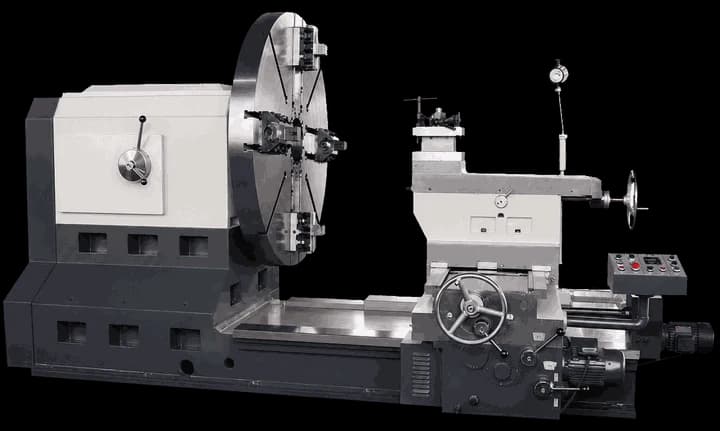

LF16 F — лоботокарный (facing) станок, головная модель серии LF16/LF20. Станок предназначен для обработки коротких деталей большого диаметра — планшайб, фланцев, крышек, дисков, колец и зубчатых венцов — за счёт большого диаметра планшайбы и развитого поперечного хода суппорта. Применяется в тяжёлом машиностроении, энергетике и ремонтных производствах.

Наибольший диаметр обработки над станиной составляет Ø1600 мм при высоте центров 800 мм, устанавливается патрон диаметром до Ø1600 мм, а масса обрабатываемой заготовки достигает 3000 кг. Шпиндель с отверстием Ø130 мм и метрическим конусом 140 обеспечивает жёсткость при силовом резании; частота вращения имеет 12 или 21 ступень в диапазоне 3,15–250 (или 3,15–315) об/мин.

Суппорт с бесступенчатой подачей имеет большой поперечный ход (850 мм), что позволяет точить торцы деталей большого диаметра. Главный привод мощностью 11 кВт и отдельный привод подачи 1,5 кВт обеспечивают производительную обработку.

Дополнительные технические характеристики
Модель: LF16 (серия LF16/LF20)
Высота центров: 800 мм
Наибольшая длина заготовки: 500 / 750 / 1200 мм
Наибольшая масса заготовки: 3000 кг
Диаметр патрона: 1200 / 1400 / 1600 мм
Диаметр отверстия шпинделя: 130 мм
Сечение резца: 50×50 мм
Число ступеней частоты шпинделя: 12 / 21
Подача суппорта: бесступенчатая
Наибольший ход суппорта (поперечный): 850 мм
Наибольший ход суппорта (продольный): 400 мм
Частота вращения главного двигателя: 960 об/мин
Мощность привода подачи: 1,5 кВт
