Токарно-карусельный станок CK5228M

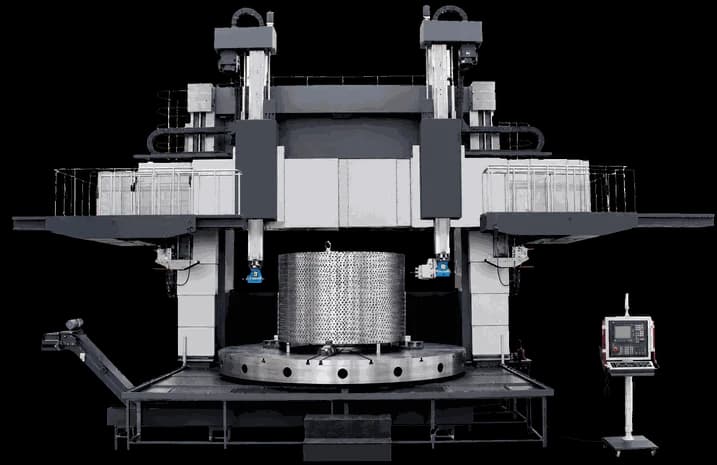

Токарно-карусельный обрабатывающий центр CK5228M Ft — двухстоечный вертикальный станок с функциями точения и фрезерования. Модель возглавляет тяжёлую серию CK5228M–CK52100M с максимальным диаметром обработки от 2800 до 10000 мм и диаметром рабочего стола от 2250 до 7200 мм. Портальная двухстоечная компоновка с поперечной траверсой обеспечивает высокую жёсткость и позволяет комплексно обрабатывать особо крупные детали массой до 200 тонн за один установ.

Поперечная траверса выполнена в комбинации линейных направляющих и коробчатых направляющих скольжения для одновременного обеспечения точности и жёсткости; оси X и Z оснащены оптическими линейными датчиками. Центр оснащается приводным фрезерным шпинделем с конусом ISO50/BT50, частотой вращения до 2000 об/мин, крутящим моментом до 600/800 Н·м и сервоприводом Siemens 17/28 кВт. Инструментальный магазин серводискового типа на 30 позиций (24 для фрезерно-сверлильного инструмента и 6 резцедержателей) с хвостовиком BT50/ISO50/CAT50; возможны два ползуна с ЧПУ, 90-градусная фрезерная головка и подача СОЖ через шпиндель (CTS 5/10 МПа).

Станок комплектуется системой ЧПУ Siemens или Fanuc, защитным ограждением со сбором СОЖ и стружкоуборочным конвейером, соответствует стандартам CE, CCC и ISO9001. Применяется в энергетическом, металлургическом, тяжёлом машиностроении и судостроении.

Дополнительные технические характеристики
Модельный ряд: CK5228M / CK5231M / CK5240M / CK5250M / CK5263M / CK5280M / CK52100M
Макс. диаметр резания: 2800 / 3100 / 4000 / 5000 / 6300 / 8000 / 10000 мм
Макс. нагрузка на стол: 16 / 16 / 20–32 / 32–50 / 50–80–100 / 100–150 / 150–200 т
Мощность двигателя стола: 75 / 75 / 75 / 75/90 / 90/110 / 110/132 / 132/160 кВт
Ход по оси X: 1350 / 1700 / 2100 / 2600 / 3300 / 4200 / 5200 мм
Ход по оси Z: 1000–2500 мм
Инструментальный магазин (ATC): 30 позиций (24 фрезерных + 6 резцедержателей)
Конус приводного шпинделя: ISO50 / BT50
Частота вращения фрезерной головки: 2000 об/мин
Сечение ползуна (RAM): 255×255 … 400×400 мм
Макс. крутящий момент: 600 / 800 Н·м
Мощность приводного шпинделя (Siemens servo): 17 / 28 кВт
Система ЧПУ: Siemens / Fanuc
