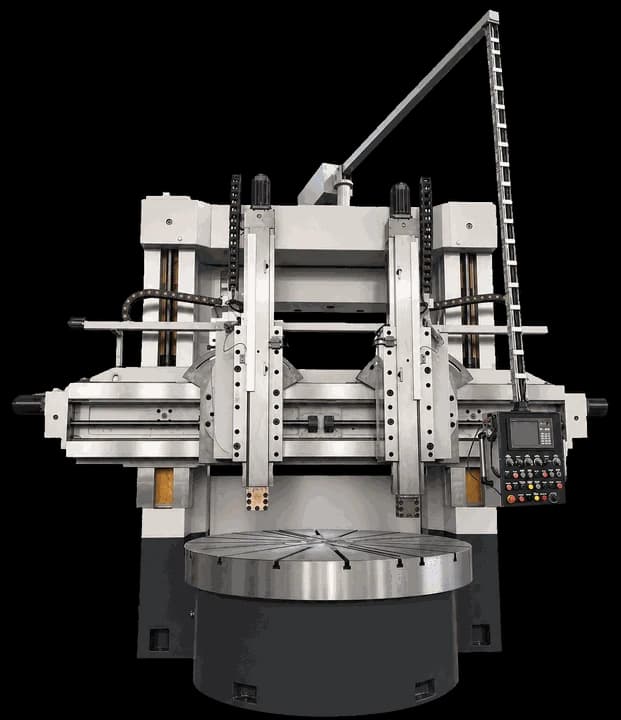

Токарно-карусельный станок VL5225D

VL5225D F — двухстоечный вертикальный токарный (карусельный) станок с ЧПУ, головная модель серии VL52xxD. Портальная двухстоечная конструкция обеспечивает высокую жёсткость и предназначена для точения, растачивания и подрезки торцов крупных и тяжёлых деталей — колец, дисков, корпусов, зубчатых венцов и фланцев — в тяжёлом и энергетическом машиностроении, металлургии и судостроении.

Планшайба Ø2250 мм позволяет обрабатывать заготовки диаметром до Ø2500 мм, высотой до 1600 мм и массой до 16 т. Бесступенчатый привод главного движения обеспечивает частоту вращения стола 0,63–63 об/мин при крутящем моменте до 63 кН·м. Станок оснащён правым (револьверным) и левым суппортами: правый суппорт с поворотом ±30° развивает усилие резания до 35 кН, левый — до 30 кН, с ходом ползуна 1000 мм и сечением 220×220 мм.

Система ЧПУ обеспечивает высокую точность позиционирования и широкий диапазон рабочих подач: правый суппорт 1–50 мм/мин, левый суппорт 0,1–1000 мм/мин, ускоренный ход 4000 мм/мин. Главный привод мощностью 55 кВт обеспечивает силовое точение крупногабаритных деталей.

Дополнительные технические характеристики
Габаритные размеры: 5690×4210×5700 мм
Масса станка: 38 т
Наибольший крутящий момент стола: 63 кН·м
Ускоренный ход суппорта: 4000 мм/мин
Наибольшее усилие резания правого суппорта: 35 кН
Наибольшее усилие резания левого суппорта: 30 кН
Диапазон подач правого суппорта: 1–50 мм/мин
Диапазон подач левого суппорта: 0,1–1000 мм/мин
Сечение ползуна: 220×220 мм
Угол поворота правого суппорта: ±30°
Сечение резца: 50×40 мм
