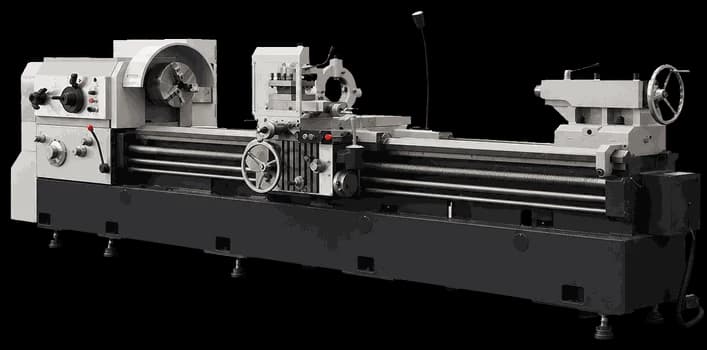

Токарно-винторезный станок CW61100B

CW61100B — универсальный токарно-винторезный станок серии B на широкой направляющей 755 мм, предназначенный для обработки металлических деталей средних и крупных размеров. Станок обтачивает заготовки диаметром до φ1000 мм над станиной и φ610 мм над поперечным суппортом при расстоянии между центрами 1500 или 3000 мм и максимальной нагрузке до 6 тонн.

Мощный главный привод 22 кВт и шпиндель с проходным отверстием φ130 мм (конус Metric φ140/MT6) обеспечивают широкий диапазон 21 ступени частот вращения от 3,15 до 315 об/мин, что подходит как для черновой, так и для чистовой обработки. Станок оснащён четырёхкулачковым ручным патроном φ1000 мм, ручным 4-позиционным резцедержателем и задней бабкой с пинолью φ160 мм с конусом MT6. Диапазоны продольной и поперечной подач позволяют нарезать метрические, дюймовые, модульные и питчевые резьбы.

Станок применяется для обработки наружных и внутренних цилиндрических и конических поверхностей, а также для сверления и проточки маслоканавок в чугуне, стали и цветных металлах. Основные области применения: изготовление и ремонт механических деталей, автомобильных запчастей, оснастки и пресс-форм.

Дополнительные технические характеристики
Высота центров над станиной: 1000 мм
Высота центров над суппортом: 610 мм
Ширина направляющих станины: 755 мм
Максимальная грузоподъёмность: 6 т
Отверстие шпинделя: 130 мм
Число ступеней частот вращения: 21 (прямое вращение)
Диапазон частот вращения: 3,15–315 об/мин
Патрон: φ1000 мм, 4-кулачковый, ручной
Резцедержатель: ручной, 4-позиционный
Сечение державки резца: 45×45 мм
Ход по оси X: 520 мм
Ход по оси Z: 1250 / 2750 мм
Диапазон подач по X: 0,05–6 мм/об
Диапазон подач по Z: 0,1–12 мм/об
Ускоренное перемещение по X: 1870 мм/мин
Ускоренное перемещение по Z: 3740 мм/мин
Диаметр пиноли задней бабки: φ160 мм
Ход пиноли задней бабки: 300 мм
Мощность привода быстрых ходов: 1,5 кВт
Мощность насоса СОЖ: 0,125 кВт
Ширина × высота: 2000×1800 мм
Длина: 4600 / 6100 мм
