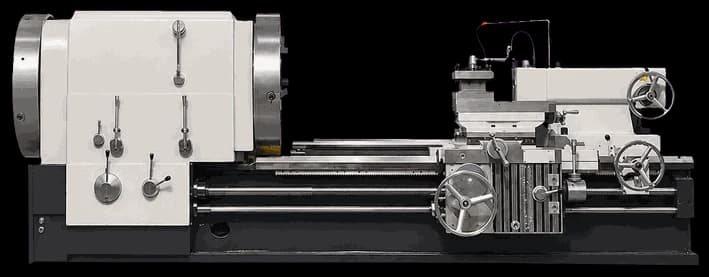

Токарно-винторезный станок Q1343

Код модели: Q1343 HQ
Диаметр над станиной1000 мм
Длина обработки1500 / 3000 мм
Скорость вращения шпинделя4,9–180 об/мин (9 ступеней)
Ценапо запросу

Описание

Станок Q1343 — тяжёлый токарно-винторезный трубонарезной станок, предназначенный для нарезания внутренней и наружной трубной резьбы, а также для универсальной токарной обработки. Большое сквозное отверстие шпинделя диаметром 440 мм позволяет обрабатывать трубные заготовки среднего и крупного диаметра.

Станок оснащён электрическим 4-кулачковым патроном диаметром Φ1000 мм и главным приводом мощностью 22 кВт. Диапазон частот вращения шпинделя 4,9–180 об/мин с 9 ступенями подходит для тяжёлого резания.

Станок применяется в трубопроводном, нефтяном машиностроении и при изготовлении механических деталей — как в серийном, так и в единичном производстве трубных изделий среднего и крупного диаметра.

Дополнительные технические характеристики
Диапазон нарезания трубной резьбы: 270–430 мм
Диаметр отверстия шпинделя: 440 мм
Патрон: Φ1000, 4-кул. электрический
Ход по оси X: 520 мм
Ход по оси Z: 1250 / 2750 мм
Подача по X: 0,05–0,75 мм/об (32 ступени)
Подача по Z: 0,1–1,5 мм/об
Ускоренный ход по X: 1870 мм/мин
Ускоренный ход по Z: 3740 мм/мин
Диаметр пиноли задней бабки: Φ160 мм
Габариты (Ш×В): 2100×1700 мм
Длина: 5000 / 6500 мм

Похожие модели

Токарно-винторезный станок Q1327
Подробнее →

Токарно-винторезный станок Q1327

Диаметр над станиной1000–1200 мм
Длина обработки1500 / 3000 мм
Скорость вращения шпинделя16–380 об/мин
Диаметр над суппортом610–710 мм

Ценапо запросу

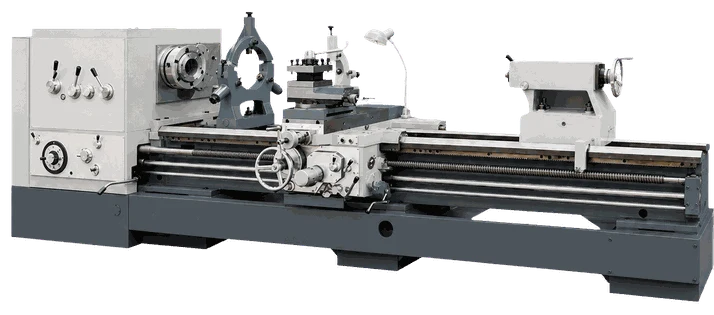

Токарно-винторезный станок LZC
