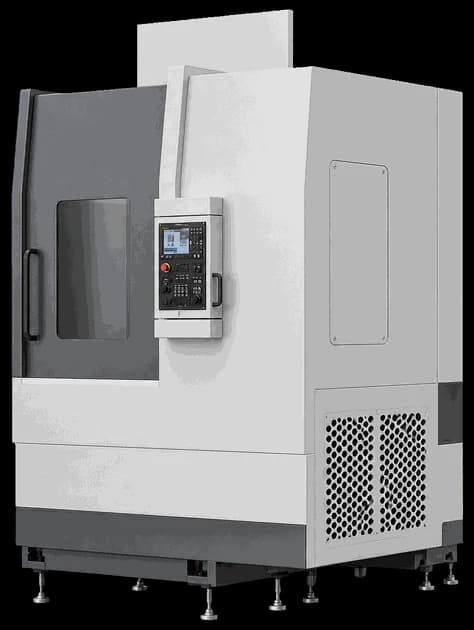

Вертикальный токарный станок CK516

CK516 — высокопроизводительный вертикальный токарный станок с ЧПУ для обработки крупных и средних заготовок. Вертикальная компоновка обеспечивает удобную установку деталей и компактную занимаемую площадь, а основание и стойка из высокосортного чугуна придают станку высокую жёсткость, устойчивость и гашение вибраций.

Высокоточный жёсткий шпиндель картриджного типа удобен в обслуживании: полностью симметричная подвесная гильза шпинделя устраняет влияние тепловых деформаций на точность обработки. Мощный электродвигатель переменного тока повышает стабильность работы, а смазка шпиндельного узла импортной консистентной смазкой в полностью закрытом исполнении не требует обслуживания.

По каретке и стойке применены сверхтяжёлые линейные роликовые направляющие с хорошей динамической отзывчивостью и стабильным удержанием точности; по осям X/Z установлены прецизионные шариковые винты Ø50×10 со специальными опорными подшипниками. Станок комплектуется 6-позиционной вертикальной электрической револьверной головкой с быстрой и надёжной сменой инструмента, централизованным пультом управления и полностью закрытым ограждением. Структура разделения масла и воды сохраняет СОЖ чистой и делает эксплуатацию экологичной.

Дополнительные технические характеристики
Макс. диаметр точения: Ø750 мм
Макс. диаметр точения над суппортом: Ø630 мм
Диаметр подшипников шпинделя: Ø180/Ø160 (перед./задн.)
Макс. крутящий момент шпинделя: 1192 Н·м
Момент серводвигателей (X/Z): 22/22 Н·м
Мощность серводвигателей (X/Z): 4,0/4,0 кВт
Диаметр/шаг ШВП (X/Z): Ø50×10 / Ø50×10 мм
Ширина линейных направляющих (X/Z): 45/55 мм
Револьверная головка: 6 позиций (вертикальная)
Сечение инструмента (точение/расточка): 32×32 / Ø12~Ø50 мм
Потребляемая мощность: 45 кВ·А
