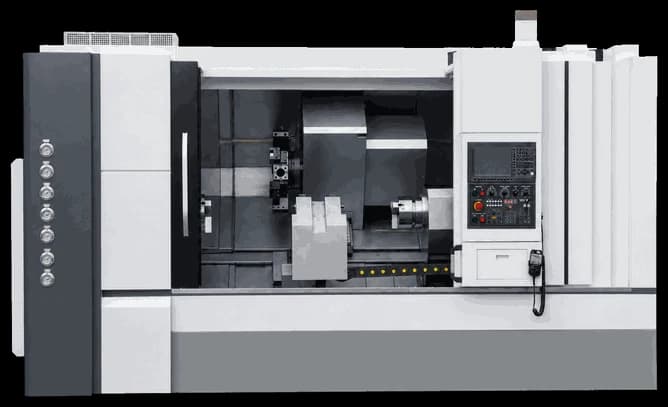

Токарный обрабатывающий центр DT500ES-1500

Токарный обрабатывающий центр DT500ES-1500 — двухшпиндельная токарно-фрезерная машина для обработки длинномерных деталей до 1500 мм. Два шпинделя позволяют получать готовую деталь из заготовки за один установ, а конструкция готова к интеграции с системами автоматической загрузки.

Главный шпиндель (патрон 8", отверстие 66 мм, A2-6) развивает до 4000 об/мин, мощность 27/18,5 кВт. Контршпиндель (патрон 6", A2-5) — до 5000 об/мин, 11/15 кВт. Револьвер BMT55 на 12 позиций с приводным инструментом до 4000/6000 об/мин и ось Y (±70 мм) обеспечивают фрезерование и сверление вне оси.

В основе — тяжёлые линейные направляющие с цилиндрическими роликами, преднатянутые ШВП, подшипники NSK и DDS-шпиндель. Наклонная станина 35°. Масса около 8500 кг.

Дополнительные технические характеристики
Макс. диаметр точения: Ø320 мм
Гл. шпиндель, отверстие: Ø66 мм
Контршпиндель, патрон: 6"
Контршпиндель, отверстие: Ø55 мм
Контршпиндель, посадка: A2-5
Контршпиндель, частота: 5000 об/мин
Контршпиндель, мощность: 11/15 кВт
Ход по X: 200 мм
Ход по Z/B: 1500 мм
Ход по Y: 140 мм (±70)
Быстрый ход X/Z/Y: 20/20/12 м/мин
Приводной инструмент: 4000/6000 об/мин
