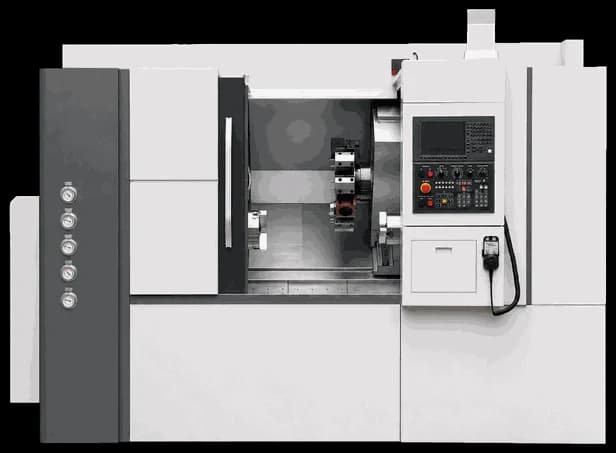

Токарный обрабатывающий центр DT500E-S

Токарный обрабатывающий центр DT500E-S — двухшпиндельная машина, спроектированная для обработки «максимальных возможностей» за один установ. Наклонная станина под углом 35° и линейные направляющие обеспечивают жёсткость и точность.

Главный шпиндель с патроном 8", отверстием 66 мм и посадкой A2-6 развивает до 4000 об/мин при мощности 27/18,5 кВт. Контршпиндель (патрон 6", A2-5) работает до 5000 об/мин (11/15 кВт), что позволяет вести полную обработку детали с двух сторон. Револьвер BMT55 на 12 позиций с приводным инструментом до 4000/6000 об/мин выполняет фрезерование и сверление.

Ось Y с ходом ±70 мм расширяет технологические возможности. В конструкции использованы преднатянутые ШВП и подшипники NSK. Максимальный диаметр точения — 320 мм, длина заготовки — 550 мм. Масса станка 6000 кг.

Дополнительные технические характеристики
Макс. диаметр точения: Ø320 мм
Гл. шпиндель, отверстие: Ø66 мм
Контршпиндель, патрон: 6"
Контршпиндель, отверстие: Ø55 мм
Контршпиндель, посадка: A2-5
Контршпиндель, частота: 5000 об/мин
Контршпиндель, мощность: 11/15 кВт
Ход по X: 200 мм
Ход по Z/B: 550 мм
Ход по Y: 140 мм (±70)
Быстрый ход X/Z/Y: 20/20/12 м/мин
Приводной инструмент: 4000/6000 об/мин
