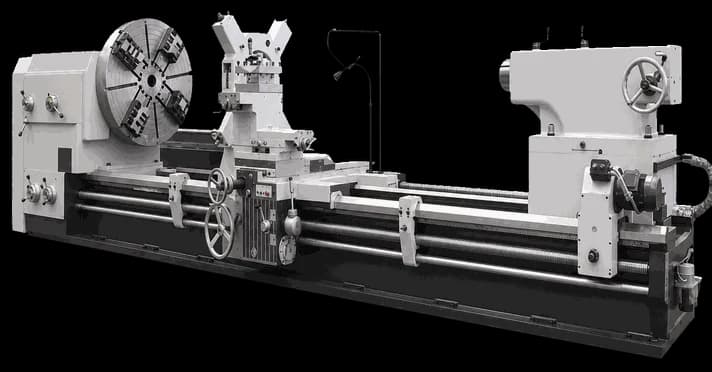

Токарно-винторезный станок CW6163B

Станки серии CW6163B (модели CW6163B, CW6263B, CWQ6180, CWQ6280, CW6180, CW6280, CWQ61100, CWQ62100) — универсальные токарно-винторезные станки общего назначения для обработки металла. Они предназначены для точения внутренних и наружных цилиндрических и конических поверхностей, а также других тел вращения. Диаметр обработки над станиной составляет 630–1000 мм при расстоянии между центрами до 3 м.

Шпиндель со сквозным отверстием 105 мм, носом типа C11 и 18-ступенчатой коробкой скоростей обеспечивает широкий диапазон частот вращения — от 6 до 1000 об/мин. Это позволяет эффективно обрабатывать чугун, сталь и различные цветные металлы. Ручной 4-кулачковый (3-кулачковый патрон Φ315–Φ400) и жёсткая станина обеспечивают точность и стабильность обработки.

Станки применяются в производстве автомобильных деталей, обработке аэрокосмических компонентов и в цехах общего тяжёлого машиностроения.

Дополнительные технические характеристики
Модели серии: CW6163B, CW6263B, CWQ6180, CWQ6280, CW6180, CW6280, CWQ61100, CWQ62100
Ширина направляющих: 550–600 мм
Макс. грузоподъёмность: 3–4 т
Диаметр отверстия шпинделя: 105 мм
Нос шпинделя: C11
Патрон: Φ315–Φ400, 3-кул. ручной
Ход по оси X: 0,32–0,52 м
Ход по оси Z: 1250–2850 мм
Подача по X: 0,05–12,15 мм/об
Подача по Z: 0,1–24,3 мм/об
Ускоренный ход по X: 2300 мм/мин
Ускоренный ход по Z: 4000 мм/мин
Резцедержатель: 4-позиционный ручной
Сечение резца: 30×30 … 32×32 мм
Двигатель ускоренного хода: 1,1 кВт
Двигатель насоса СОЖ: 0,125 кВт
Габариты (Ш×В): от 1400×1450 до 1750×1750 мм
Длина: 3800–5500 мм
