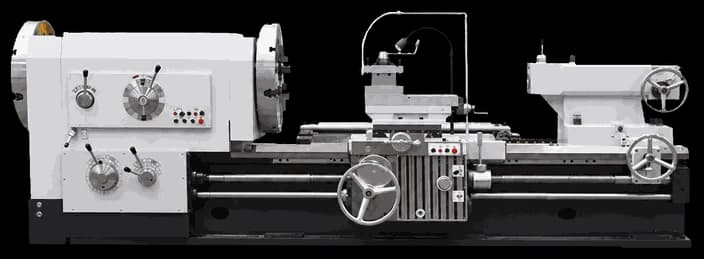

Токарно-винторезный станок Q1313C

Станок серии Q1313C (модели Q1313C, Q1319C, Q1322C, Q1325C, Q1327C) — универсальный токарно-винторезный станок, предназначенный в первую очередь для нарезания внутренней и наружной трубной резьбы, а также для выполнения обычных токарных операций: точения, подрезки торцов, растачивания и прорезки канавок. Большое сквозное отверстие шпинделя (от 130 до 280 мм) позволяет обрабатывать трубные заготовки значительного диаметра.

Станина выполнена из чугуна и обеспечивает высокую жёсткость и гашение вибраций, а прецизионный ходовой винт отвечает за точное перемещение каретки при нарезании резьбы. Шпиндель с широким диапазоном частот вращения (6–800 об/мин) и ступенчатой коробкой скоростей подходит для обработки различных материалов.

Станок применяется в нефтегазовой отрасли (трубопроводы, арматура, бурильные муфты), электронике, текстильном машиностроении, а также при изготовлении точных резьбовых деталей. Возможна поставка с конусной линейкой для обработки конических поверхностей и с индивидуальной длиной станины.

Дополнительные технические характеристики
Модели серии: Q1313C, Q1319C, Q1322C, Q1325C, Q1327C
Диапазон нарезания трубной резьбы: 20–270 мм
Диаметр отверстия шпинделя: 130–280 мм
Ступени частот: 18 прямых / 9 обратных / 4 (VF)
Патрон: Φ400 (3-кул.) … Φ680 (4-кул.)
Макс. грузоподъёмность: 3–4 т
Ход по оси X: 320 / 420 мм
Ход по оси Z: 1250–2850 мм
Ускоренный ход по X: 2300 мм/мин
Ускоренный ход по Z: 4000 мм/мин
Диаметр пиноли задней бабки: Φ100 мм
Ход пиноли: 250 мм
Резцедержатель: 4-позиционный ручной
Сечение резца: 32×32 мм
Двигатель ускоренного хода: 0,3 / 1,1 кВт
Двигатель насоса СОЖ: 0,125 кВт
Габариты (Ш×В): от 1500×1500 до 1700×1600 мм
Длина: 3700–5600 мм
