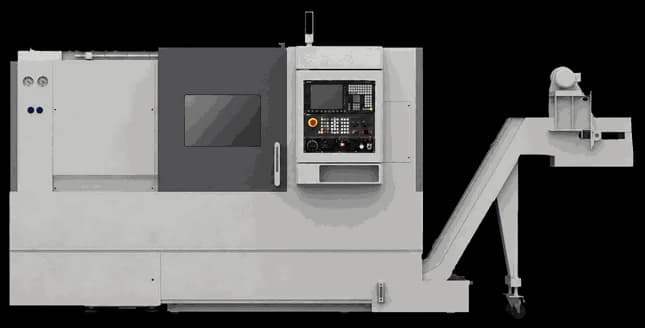

Токарный обрабатывающий центр BL20-HSY

Токарный обрабатывающий центр BL20-HSY — высокоскоростная и высокоточная машина серии BL20-HSY, оснащённая двумя электрошпинделями, осью Y и двумя осями C. Конструкция позволяет выполнять сложную обработку деталей за один установ, что особенно ценно в автомобилестроении и точном машиностроении.

Главный шпиндель развивает 35–4500 об/мин при мощности 17,2 кВт и диаметре отверстия 76 мм; контршпиндель работает до 5000 об/мин (13,2 кВт). Приводной револьвер на 12 позиций (BMT55/ER25) обеспечивает фрезерование, сверление и нарезание резьбы. Максимальный диаметр обработки — 340 мм, длина точения — 500 мм.

Высокая жёсткость и точная механика обеспечивают точность позиционирования 0,007/0,007/0,009 мм по осям X/Y/Z и повторяемость до 0,003 мм, круглость точения не хуже 0,003 мм. Станок применяется для серийного производства ответственных деталей.

Дополнительные технические характеристики
Макс. диаметр точения: 340 мм
Макс. диаметр прутка: 65 мм
Контршпиндель, частота: 35–5000 об/мин
Контршпиндель, мощность: 13,2 кВт
Перемещения X/Y/Z/W: 190/±50/605/580 мм
Быстрый ход X/Y/Z/W: 30/10/30/10 м/мин
Точность позиц. X/Y/Z: 0,007/0,007/0,009 мм
Повторяемость X/Y/Z: 0,003/0,003/0,005 мм
Точность позиц. оси C: 32 угл. сек
Повторяемость оси C: 10 угл. сек
Круглость точения: ≤0,003 мм
Потребляемая мощность: 55 кВА
