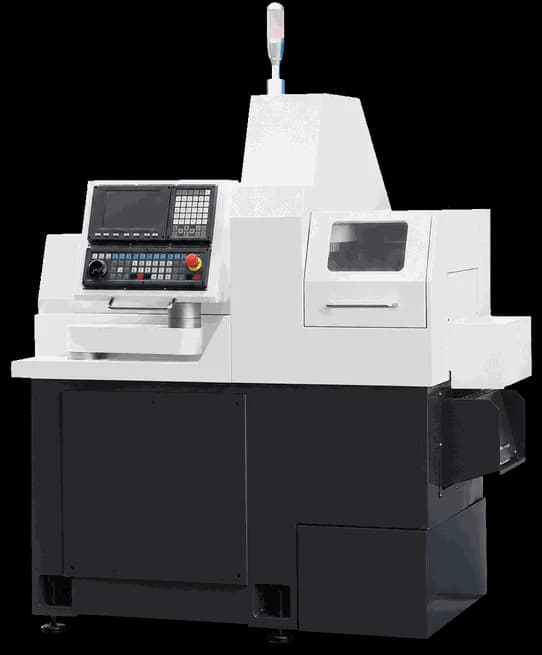

Автомат продольного точения CSL1203II

CSL1203II — трёхосевой токарный автомат продольного точения швейцарского типа для прецизионной обработки мелких деталей. Станок выполняет точение, фрезерование и сверление за один установ.

Конструкция с подвижной бабкой и направляющей втулкой обеспечивает высокую жёсткость и точность при обработке длинных тонких валиков. Главный шпиндель мощностью 3.7 кВт развивает частоту вращения до 8000 об/мин, биение шпинделя не превышает 0.002 мм, а повторяемость позиционирования составляет 0.003 мм. Опционально устанавливается радиальный приводной инструмент с частотой до 5000 об/мин.

Станок оснащён системой ЧПУ Taiwan SYNTEC и инструментальной системой на 5 наружных, 5 осевых и 3 радиальных инструмента, что позволяет вести комплексную обработку сложных деталей с высокой производительностью.

Дополнительные технические характеристики
Диаметр отверстия шпинделя: Ø16 мм
Макс. диаметр сверления шпинделем: Ø7 мм
Макс. диаметр нарезания резьбы: M6
Частота приводного инструмента: 5000 об/мин (опция)
Биение шпинделя: ≤0.002 мм
Повторяемость позиционирования: ≤0.003 мм
Мощность привода линейных осей: 0.75 кВт
Мощность приводного инструмента: 0.4 кВт (опция)
Мощность насоса СОЖ: 0.18 кВт
Система ЧПУ: Taiwan SYNTEC
Инструментальная система: 5 наружн. / 5 осевых / 3 радиальных
