Токарно-карусельный станок CK5112HM

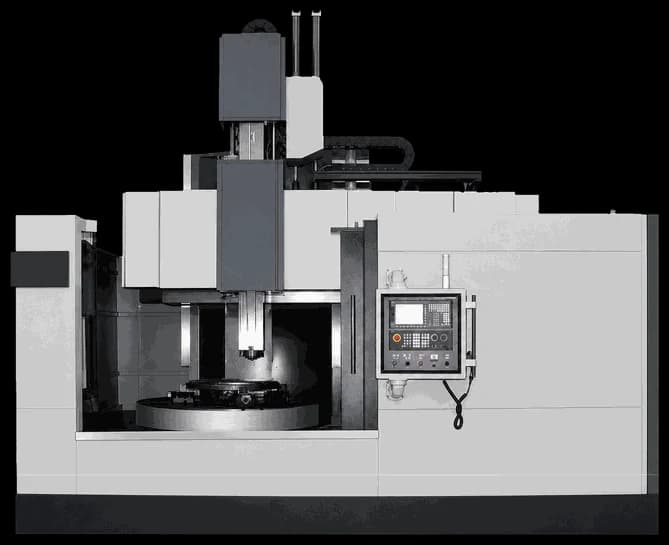

Токарно-карусельный обрабатывающий центр CK5112HM Ft — одностоечный вертикальный станок с функциями точения и фрезерования. Модель открывает серию CK5112HM–CK5223HM с максимальным диаметром обточки от 1300 до 2300 мм и диаметром рабочего стола от 1000 до 2000 мм. Станок объединяет карусельное точение и фрезерно-сверлильную обработку за один установ, что позволяет полностью обрабатывать сложные крупногабаритные детали массой до 12 тонн.

Центр оснащён приводным (живым) фрезерным шпинделем с конусом ISO50/BT50, частотой вращения до 2000 об/мин, максимальным крутящим моментом 600 Н·м и сервоприводом Siemens мощностью 17 кВт. Автоматическая смена инструмента серводискового типа (Servo ATC) обеспечивает 24 позиции для фрезерного инструмента плюс 6 позиций резцедержателя. Оси X и Z оснащаются оптическими линейными датчиками.

Станок комплектуется системой ЧПУ и соответствует стандартам CE, CCC и ISO9001. Применяется в энергетическом, авиакосмическом, тяжёлом и общем машиностроении для комплексной обработки корпусных деталей, фланцев, дисков и картеров.

Дополнительные технические характеристики
Модельный ряд: CK5112HM / CK5116HM / CK5220HM / CK5223HM
Макс. диаметр резания: 1300 / 1650 / 2000 / 2300 мм
Макс. нагрузка на стол: 5 / 8 / 12 / 12 т
Мощность двигателя стола: 30/37 / 37/45 / 45/55 / 45/55 кВт
Ход по оси X: 700 / 900 / 1100 / 1250 мм
Ход по оси Z: 1000 мм
Позиционирование траверсы: через каждые 200 мм
Инструментальный магазин (ATC): 24 фрезерных инструмента + 6 резцедержателей
Конус приводного шпинделя: ISO50 / BT50
Частота вращения фрезерной головки: 2000 об/мин
Сечение ползуна (RAM): 255×255 мм
Макс. крутящий момент: 600 Н·м
Мощность приводного шпинделя (Siemens servo): 17 кВт
Масса станка (ориентировочно): 29 / 36 / 43 / 45 т
