5-осевые обрабатывающие центры

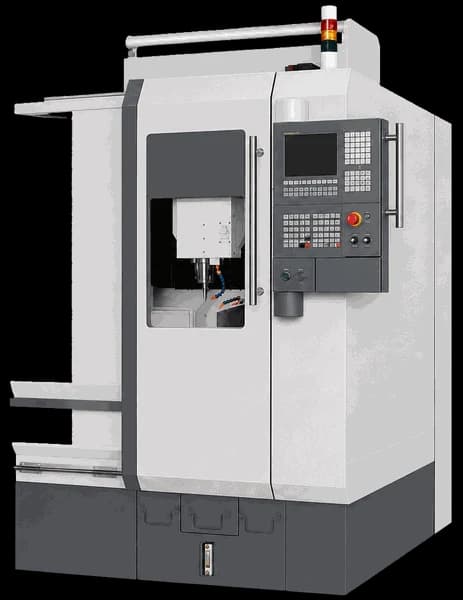

5-осевой обрабатывающий центр JDGR100

Код модели: JDGR100 BJ
Диаметр столаØ160 мм
Перемещения по осям X/Y/Z400 / 200 / 200 мм
Ценапо запросу

Описание

Пятиосевой высокоскоростной обрабатывающий центр JDGR100 предназначен для прецизионной обработки малогабаритных деталей из металла, твёрдых сплавов и других материалов. Компактная конструкция обеспечивает минимальную занимаемую площадь — всего 3,7 м². Благодаря одновременному управлению пятью осями (линейные X/Y/Z и поворотные B/C) станок реализует полный цикл сложной контурной обработки за одну установку детали. Ротационные оси обеспечивают диапазон поворота B/C ±120°/360°, что открывает возможности для обработки деталей с самыми сложными геометрическими формами. Высокоскоростной шпиндель развивает частоту вращения до 32 000 об/мин и оснащён конусом HSK-E32 или BT30. Инструментальный магазин зонтичного типа вмещает от 14 до 16 инструментов. Масса станка составляет 2,7 тонны, что упрощает монтаж и транспортировку.

Дополнительные технические характеристики
Шпиндель JD105E-32-HE32/F: 32 000 об/мин, HSK-E32
Шпиндель JD135E-32-HE32/F: 32 000 об/мин, HSK-E32
Шпиндель JD135S-24-BT30/FA: 24 000 об/мин, BT30
Занимаемая площадь: 3,7 м²

Похожие модели

5-осевой обрабатывающий центр CBS200
Подробнее →

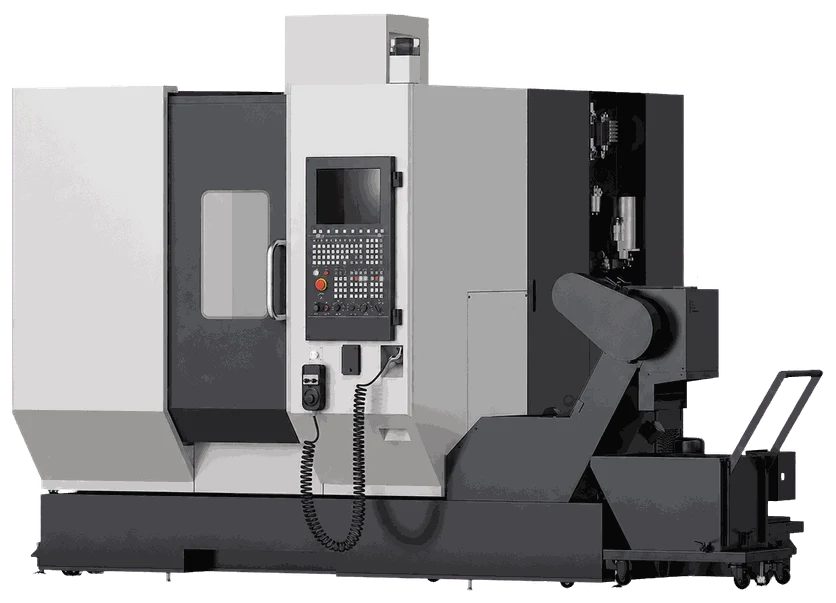

5-осевой обрабатывающий центр CBS200
