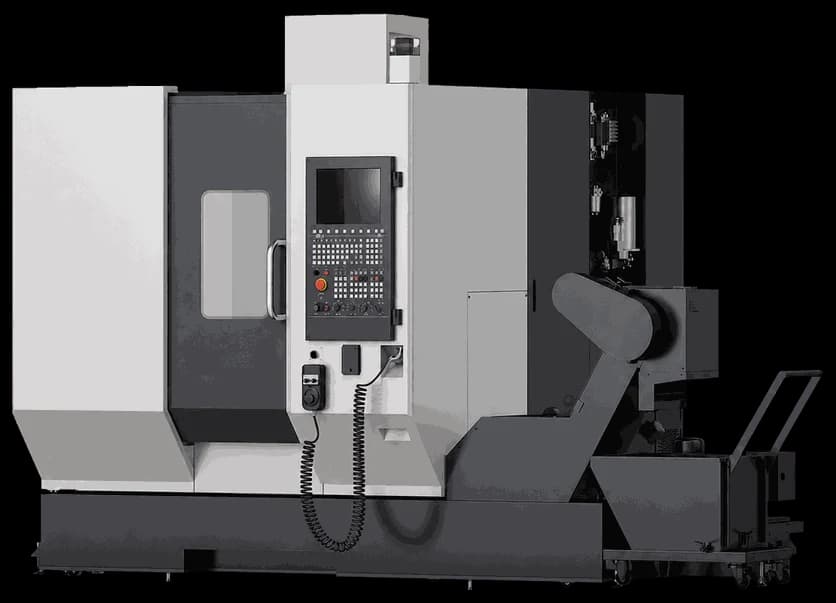

5-осевой обрабатывающий центр CBS200

5-осевой портальный обрабатывающий центр CBS200 C предназначен для высокоточной обработки небольших сложнопрофильных деталей из металла, алюминия и композитных материалов. Конструкция типа «мост» обеспечивает высокую жёсткость станины и минимальные вибрации при обработке. Высокоскоростной встроенный шпиндель с конусом E40 развивает до 30 000 об/мин, что позволяет эффективно обрабатывать твёрдосплавными инструментами детали с тонкими стенками и сложной геометрией. Линейные приводы по осям X, Y, Z обеспечивают скорость рабочей подачи до 24 000 мм/мин при ускоренном перемещении 48 м/мин. Поворотный стол диаметром Ø200 мм с осью A (±110°) и осью C (±360°) позволяет обрабатывать деталь с пяти сторон за одну установку, исключая погрешности перебазирования. Инструментальный магазин на 25 мест с временем смены 5 секунд минимизирует простои при комплексной обработке.

Дополнительные технические характеристики
Диапазон рабочей подачи: 1–24 000 мм/мин
Ось A (наклон): ±110°, 47/70 об/мин (S1/MAX), момент 743/1320 Н·м
Время смены инструмента: 5 секунд
Макс. диаметр инструмента: 30 мм (соседние заняты) / 80 мм (соседние свободны)
Макс. масса инструмента: 3 кг
Точность позиционирования (ISO 230-2): ±0,005 мм
Точность повторного позиционирования: ±0,003 мм
