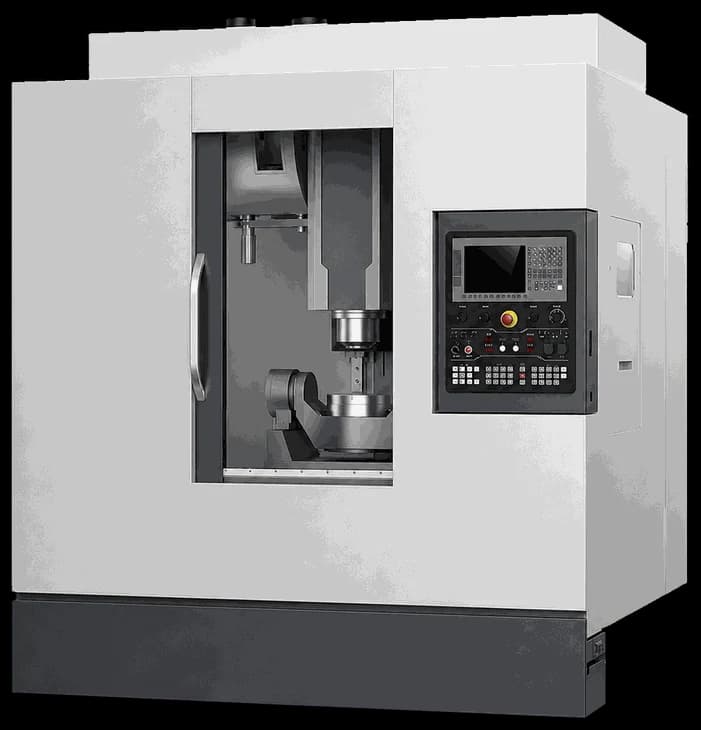

5-осевой обрабатывающий центр VU380

Код модели: VU380 W
Диаметр стола260 мм
Перемещения по осям X/Y/Z600/500/450 мм
Мощность шпинделя15/18 кВт
Ценапо запросу

Описание

Вертикальный 5-осевой обрабатывающий центр VU380 выполнен с наклонно-поворотным столом по осям A и C — компактная платформа для точной 5-осевой обработки деталей диаметром до φ380 мм. Роликовые направляющие по осям X/Y/Z обеспечивают жёсткость передачи и точность обработки. Прямоприводной электрический шпиндель BBT40 с частотой вращения до 16 000 об/мин и системой водяного охлаждения. Наклонно-поворотный стол с высокоточным прямым приводом по осям A (±120°) и C (360°) обеспечивает полноценную 5-осевую одновременную обработку. ЧПУ GSK25I в стандарте, возможна установка Siemens 828D. Компактные габариты (2300×2400×2500 мм) при массе 5 000 кг делают VU380 подходящим для предприятий с ограниченной производственной площадью. Применяется для точных деталей в авиационной, автомобильной и медицинской промышленности.

Дополнительные технические характеристики
Диаметр монтажного фланца: φ260 мм
Центральное отверстие стола: φ46 мм
Максимальный диаметр обработки: φ380 мм
Диапазон поворота A/C: ±120°/360°
Тип магазина: рука (arm type)
Точность позиционирования X/Y/Z: 0.008 мм
Точность повторного позиционирования X/Y/Z: 0.006 мм
Точность позиционирования A/C: 10"
