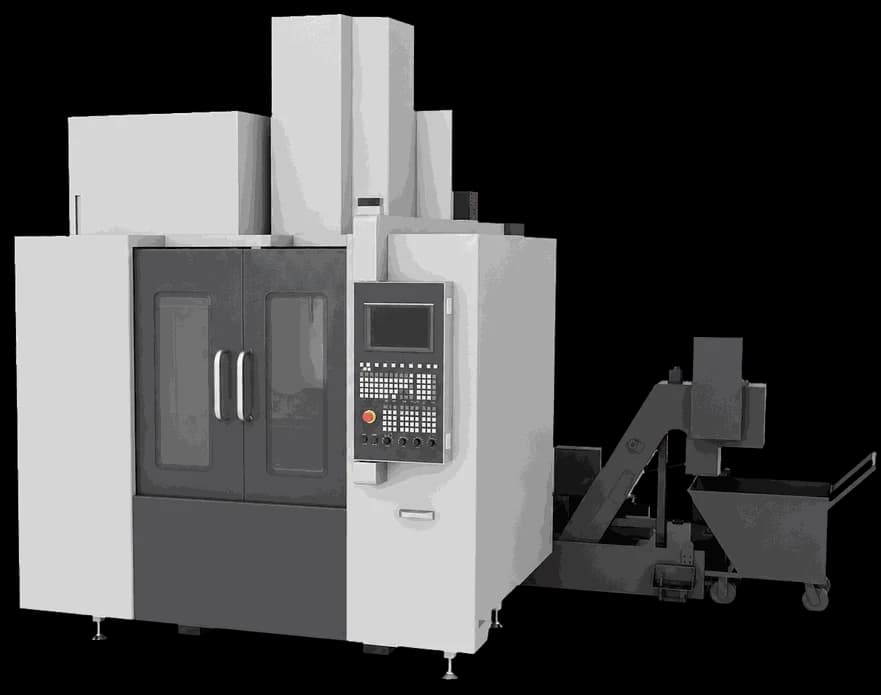

5-осевой обрабатывающий центр CV450

Код модели: CV450 C

Пятиосевой вертикальный обрабатывающий центр CV450. В базовом исполнении ходы X/Y/Z — 750 × 570 × 500 мм, шпиндель — до 12 000 об/мин.

Диаметр столаØ380 × 300 мм
Перемещения по осям X/Y/Z750 × 570 × 500 мм
Мощность шпинделя11 (S1) кВт
Ценапо запросу

Описание

CV450 — вертикальный пятиосевой обрабатывающий центр для обработки деталей с нескольких сторон и фрезерования пространственных поверхностей. Поворотно-наклонный стол позволяет сократить число переустановок при изготовлении корпусов, кронштейнов и деталей оснастки.

В базовом исполнении ходы X/Y/Z — 750 × 570 × 500 мм, допустимая нагрузка стола — 100 кг при горизонтальном столе и 70 кг при наклоне. Шпиндель BBT40 имеет частоту вращения до 12 000 об/мин. Магазин рассчитан на 32 инструментов; стандартная система управления — CATO C80 Plus.

Для CV450 отдельно предлагается стол DD с прямым приводом: в этом варианте ходы составляют 500 × 570 × 450 мм, стол имеет диаметр 300 мм, нагрузка — 100 кг горизонтально и 50 кг при наклоне. Эти характеристики нельзя смешивать с базовой компоновкой.

Систему управления, шпиндель повышенной частоты вращения и подачу СОЖ через шпиндель выбирают при согласовании оснащения. Для проверки рабочей зоны нужны модель детали, размеры приспособления и перечень операций.
