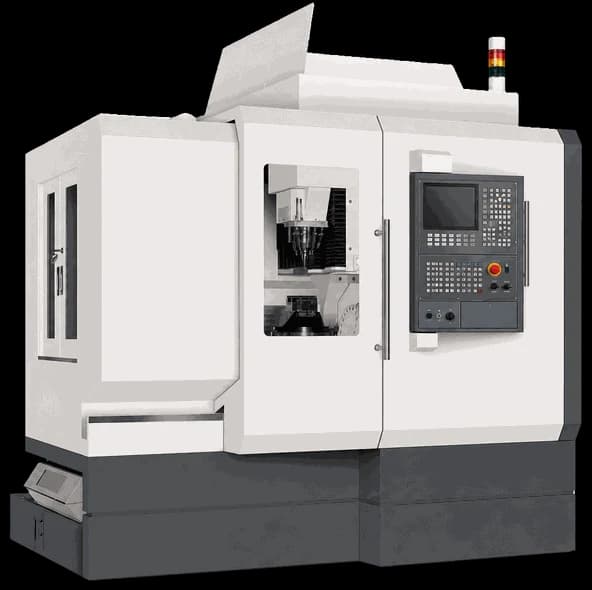

5-осевой обрабатывающий центр JDGR300

Пятиосевой высокоскоростной обрабатывающий центр JDGR300 — это решение для производств, где предъявляются максимальные требования к качеству поверхности и точности формы. Станок обеспечивает шероховатость поверхности на наноуровне и стабильную точность обработки в диапазоне от 0,1 мкм (позиционирование) до 1 мкм (резание), что делает его незаменимым для производства пресс-форм, оптических компонентов и деталей точной механики. Рабочий стол диаметром 300 мм с нагрузкой до 100 кг позволяет работать с заготовками среднего размера. Ходы по осям составляют 390 мм (X), 510 мм (Y) и 300 мм (Z). Поворотные оси A/C обеспечивают диапазоны -110°~+90° и 360° соответственно — для полной пятиосевой обработки со всех сторон. Три варианта высокоскоростных шпинделей (от 20 000 до 32 000 об/мин) с конусами HSK-E32 и HSK-A50 дают возможность работать с широким спектром материалов и инструментов. Максимальный крутящий момент шпинделя достигает 21,5 Нм. Инструментальный магазин ёмкостью до 37 позиций поддерживает непрерывный производственный цикл.

Дополнительные технические характеристики
Шпиндель JD135E-32-HE32/F: 32 000 об/мин, HSK-E32, крутящий момент 21,5 Нм
Шпиндель JD135S-24-BT30/FA: 24 000 об/мин, BT30
Шпиндель JD150S-20-HA50/C: 20 000 об/мин, HSK-A50
Точность позиционирования: 0,1 мкм
Точность резания: 1 мкм
Шероховатость поверхности: наноуровень
