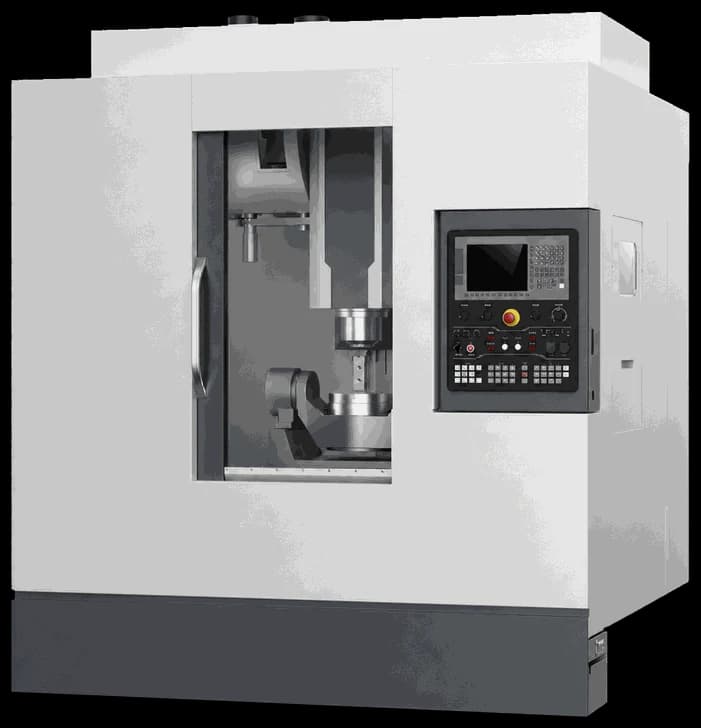

5-осевой обрабатывающий центр VU480

Вертикальный 5-осевой обрабатывающий центр VU480 оснащён наклонно-поворотным столом по осям A и C с увеличенным по сравнению с VU380 диаметром обработки φ480 мм и нагрузкой на стол до 100 кг. Роликовые направляющие по осям X/Y/Z, прямой привод по осям A/C. Прямоприводной электрический шпиндель BBT40 с частотой вращения до 16 000 об/мин. Диапазон поворота стола — A: ±120°, C: 360°. Высокоточная 5-осевая синхронная обработка деталей сложного профиля. ЧПУ GSK25I в стандарте, Siemens 828D — опционально. Станок VU480 применяется в производстве точных деталей авиационной, автомобильной и энергетической промышленности. Увеличенная зона обработки позволяет работать с деталями большего размера при компактных габаритах станка.

Дополнительные технические характеристики
Диаметр монтажного фланца: φ320 мм
Центральное отверстие стола: φ46 мм
Максимальный диаметр обработки: φ480 мм
Диапазон поворота A/C: ±120°/360°
Тип магазина: рука (arm type)
Точность позиционирования X/Y/Z: 0.008 мм
Точность повторного позиционирования X/Y/Z: 0.006 мм
Точность позиционирования A/C: 10"
