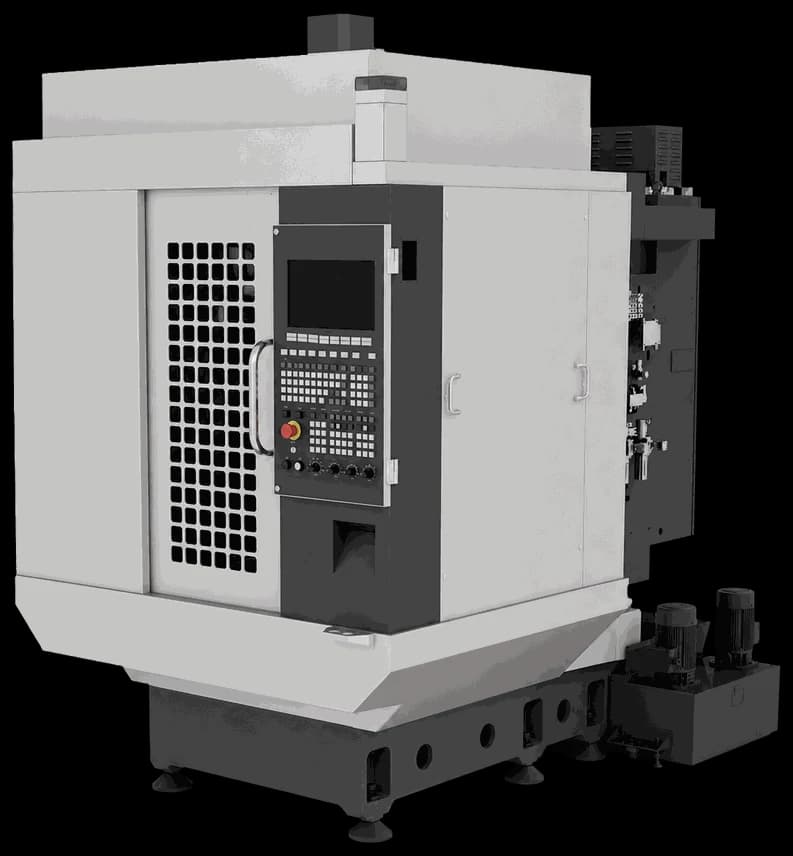

5-осевой обрабатывающий центр CV320

5-осевой вертикальный обрабатывающий центр CV320 C — компактное решение для прецизионной обработки небольших деталей сложной формы. Малые габариты (1 556×2 358×2 417 мм) и масса 2,9 тонны позволяют разместить станок на ограниченной производственной площади без потери функциональности. Шпиндель прямого привода с конусом BT30 и частотой вращения до 12 000 об/мин при мощности 8,2/12 кВт подходит для обработки мелких деталей из алюминия, цветных металлов, пластиков и мягких сталей. Ускоренное перемещение 48 м/мин по всем осям обеспечивает высокую производительность в условиях мелкосерийного и опытного производства. Поворотный стол Ø260 мм с осью A (макс. 100 об/мин) и осью C (макс. 2 000 об/мин в режиме токарной обработки) обеспечивает 5-осевую обработку и возможность выполнения токарных операций. Инструментальный магазин на 21 место с временем смены 2 секунды минимизирует простои.

Дополнительные технические характеристики
Расстояние от шпинделя до колонны: 412 мм
Тип шпинделя: 95/прямой привод
Диапазон рабочей подачи: 50–30 000 мм/мин
Направляющие: линейные роликовые (все оси)
Ось A (наклон): макс. 100 об/мин
Ось C (вращение): макс. 2 000 об/мин (токарный режим)
Макс. диаметр инструмента: 80 мм (соседние заняты) / 250 мм (соседние свободны)
Макс. длина инструмента: 250 мм
Время смены инструмента: 2 секунды
Точность позиционирования (ISO 230-2): ±0,005 мм / 300 мм
Точность повторного позиционирования: ±0,003 мм / 300 мм
Потребляемая мощность: 16 кВА
