5-осевые обрабатывающие центры

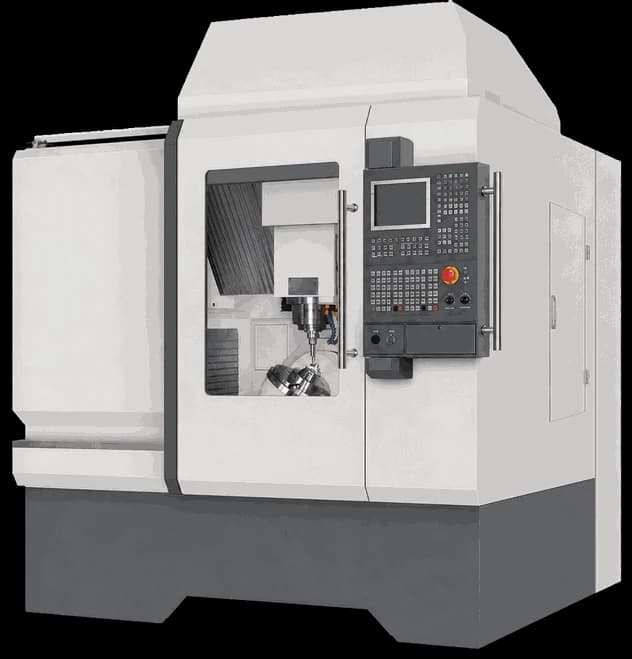

5-осевой обрабатывающий центр JDGR200T

Код модели: JDGR200T BJ
Диаметр столаØ260 мм
Перемещения по осям X/Y/Z500 / 280 / 300 мм
Ценапо запросу

Описание

Пятиосевой высокоскоростной обрабатывающий центр JDGR200T является развитием прецизионной серии и рассчитан на обработку деталей среднего размера — от компонентов оптики и медицины до точных деталей аэрокосмической отрасли. Увеличенные рабочие ходы по осям X/Y/Z 500×280×300 мм и стол диаметром 260 мм обеспечивают более широкий спектр обрабатываемых заготовок. Одновременное пятиосевое управление с диапазонами поворота B/C от -120° до 90° и 360° соответственно позволяет выполнять сложную контурную фрезеровку, гравировку и финишную обработку за один установ. Станок поддерживает четыре варианта шпинделей — от 20 000 до 32 000 об/мин с конусами HSK-E32, BT30 и HSK-A50, что делает его универсальным для различных материалов и задач. Цепной инструментальный магазин ёмкостью 37 или 63 позиции значительно сокращает время на смену инструмента и повышает производительность при многономенклатурном производстве. Грузоподъёмность стола 50 кг в сочетании с высокими характеристиками шпинделя открывает широкие возможности для обработки конструкционных сталей, титановых сплавов и твёрдых материалов.

Дополнительные технические характеристики
Шпиндель JD135E-32-HE32/F: 32 000 об/мин, HSK-E32
Шпиндель JD135S-24-BT30/FA: 24 000 об/мин, BT30
Шпиндель JD150S-20-HA50/C: 20 000 об/мин, HSK-A50
Шпиндель JD150SC-20-HA50/A: 20 000 об/мин, HSK-A50
