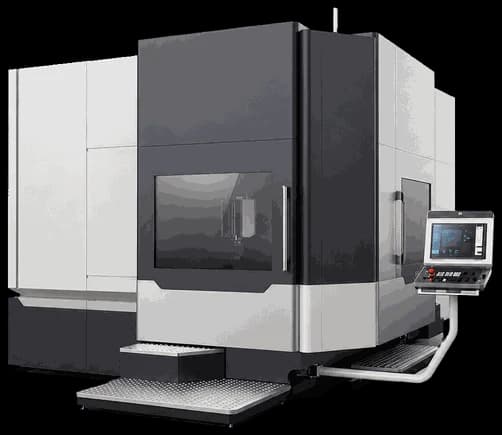

5-осевой обрабатывающий центр HU1300-1600

Пятиосевые горизонтальные обрабатывающие центры HU1300 и HU1600 относятся к тяжёлой серии оборудования для обработки крупногабаритных деталей в авиакосмической, энергетической и судостроительной отраслях. Модель HU1300 обеспечивает ходы 1300×1300×1100 мм и нагрузку на стол до 2500 кг, а HU1600 — ходы 1600×1500×1250 мм и грузоподъёмность 5000 кг. Трёхосевые поворотные возможности (B: -30°~+180°, A: -120°~+40°, C: 360°) позволяют обрабатывать детали сложной геометрии без переустановки. Максимальный размер заготовки для HU1300 составляет Ø1250×1600 мм, для HU1600 — Ø1600×1900 мм. Быстрые перемещения по всем осям достигают 40 м/мин. Оба станка оснащены системой управления SIEMENS SINUMERIK ONE и линейными энкодерами HEIDENHAIN. Мощный шпиндель с конусом HSK-100A/T предлагается в вариантах 8000, 10 000, 12 000 или 15 000 об/мин. Гибкий инструментальный магазин вмещает 40, 60 или 120 инструментов, время смены — 8 секунд. Масса станков: HU1300 — 28 тонн, HU1600 — 38 тонн.

Дополнительные технические характеристики
Диапазон поворота оси A: -120° ~ +40°
Максимальный размер заготовки: Ø1250 × 1600 мм (HU1300) / Ø1600 × 1900 мм (HU1600)
Время смены инструмента: 8 секунд
Система управления: SIEMENS SINUMERIK ONE
Система измерения: HEIDENHAIN линейные энкодеры
Занимаемая площадь: 6,5 × 4,5 м (HU1300) / 8,5 × 7,5 м (HU1600)
