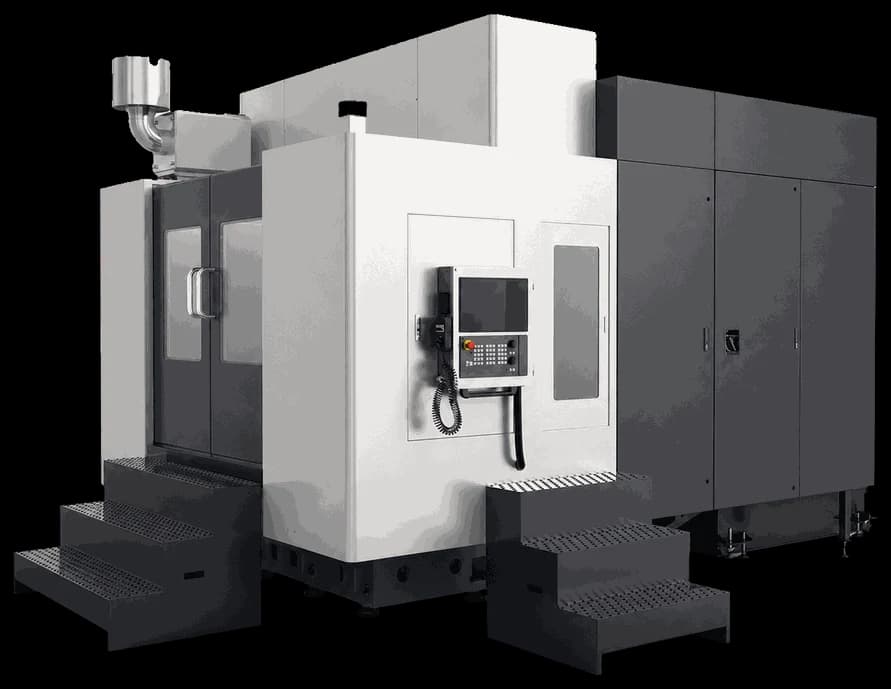

5-осевой обрабатывающий центр A13

5-осевой обрабатывающий центр A13 — горизонтальный станок люлечного типа, предназначенный для механической обработки крупногабаритных алюминиевых деталей, полученных методом литья под давлением: подрамников (subframe), стоек амортизаторов (shock tower), корпусов рулевых механизмов и других силовых элементов кузова. Поворотный стол-люлька диаметром Ø420 мм рассчитан на нагрузку до 1000 кг. Ось A качается в диапазоне от +90° до -180° со скоростью до 40 об/мин, ось B вращается на 360° со скоростью до 40 об/мин; максимальный диаметр качания составляет Ø1700 мм по оси A и Ø1600 мм по оси B. Встроенный электрошпиндель с конусом A100 развивает до 12 000 об/мин при мощности 42/46 кВт (S1/S6) и крутящем моменте 200/220 Н·м, скорость подачи по осям X/Y/Z достигает 90 м/мин при ускорении 0,8 G. Инструментальный магазин вмещает 41 инструмент диаметром до 105 мм, длиной до 500 мм и весом до 15 кг, время смены инструмента — 5 секунд. Точность позиционирования по осям составляет 0,012/0,008/0,008 мм, повторяемость — 0,010/0,006/0,006 мм. Станок рассчитан на предприятия автомобильной промышленности и производителей литых компонентов, которым требуется высокопроизводительная 5-осевая обработка крупных алюминиевых отливок.

Дополнительные технические характеристики
Диапазон Y (шпиндель — ось A): -100…700 мм
Диапазон Z (шпиндель — стол): 20…820 мм
Диапазон качания оси A: +90°…-180°
Макс. скорость оси A: 40 об/мин
Макс. скорость оси B: 40 об/мин
Макс. диаметр качания (A): Ø1700 мм
Макс. диаметр качания (B): Ø1600 мм
Крутящий момент (S1/S6 40%): 200/220 Н·м
Скорость подачи X/Y/Z: 90/90/90 м/мин
Ускорение по осям: 0,8 G
Точность позиционирования: 0,012/0,008/0,008 мм
Повторяемость: 0,010/0,006/0,006 мм
Макс. диаметр инструмента: 105 мм
Макс. длина инструмента: 500 мм
Макс. вес инструмента: 15 кг
Время смены инструмента: 5 сек
