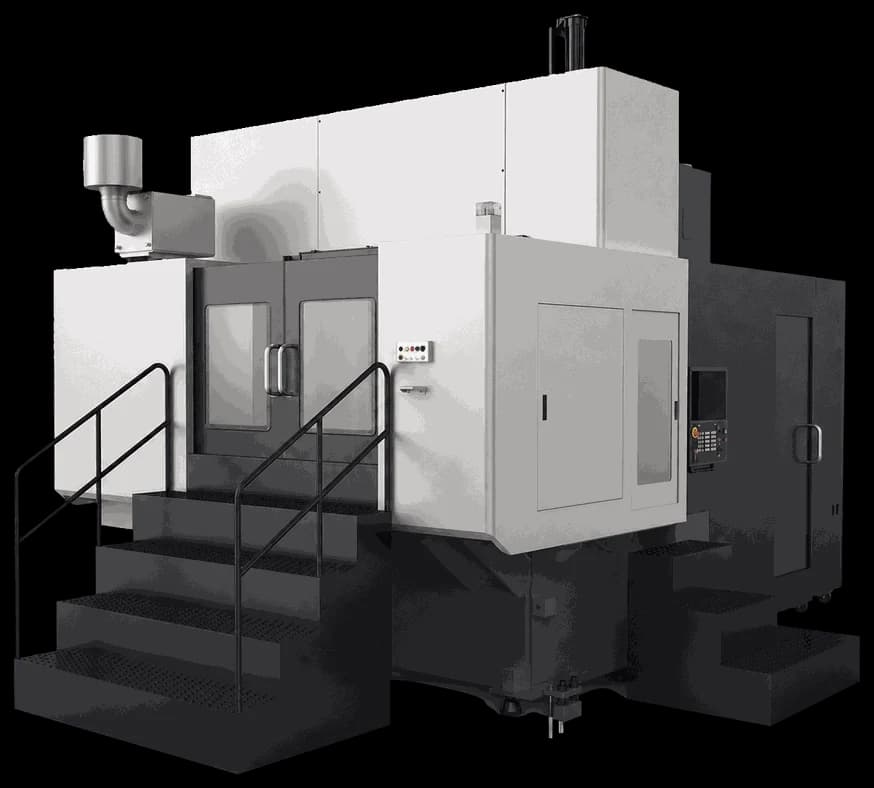

5-осевой обрабатывающий центр A15L

5-осевой обрабатывающий центр A15L — горизонтальный станок люлечного типа, специализирующийся на обработке крупногабаритных литых деталей, полученных методом литья под давлением, в первую очередь корпусов аккумуляторных батарей (battery housing) для электротранспорта, а также других деталей, требующих одновременной многоосевой обработки сложных поверхностей. Поворотный стол-люлька диаметром Ø420 мм рассчитан на нагрузку до 1500 кг. Ось A качается в диапазоне от +90° до -180° со скоростью до 20 об/мин, ось B вращается на 360° со скоростью до 60 об/мин. Встроенный электрошпиндель типа «220» с конусом A100 развивает до 12 000 об/мин при мощности 26/35 кВт (S1/S6) и крутящем моменте 165/239 Н·м. Скорость подачи по осям X/Y/Z достигает 100 м/мин при ускорении 10 м/с². Инструментальный магазин вмещает 72 инструмента диаметром до 110 мм (в занятом гнезде) или 300 мм (в свободном), длиной до 550 мм и весом до 20 кг; время смены инструмента — 5 секунд. Точность позиционирования по осям X/Y/Z составляет 0,01/0,01/0,008 мм, повторяемость — 0,008/0,008/0,006 мм. Станок предназначен для производителей компонентов электромобилей и крупногабаритного алюминиевого литья, которым требуется высокопроизводительная 5-осевая обработка с большим запасом инструментов.

Дополнительные технические характеристики
Скорость подачи X/Y/Z: 100/100/100 м/мин
Ускорение X/Y/Z: 10/10/10 м/с²
Диапазон качания оси A: +90°…-180°
Макс. скорость оси A: 20 об/мин
Макс. скорость оси B: 60 об/мин
Крутящий момент (S1/S6): 165/239 Н·м
Время смены инструмента: 5 сек
Макс. диаметр инструмента: 110 мм (занят.) / 300 мм (своб.)
Макс. длина инструмента: 550 мм
Макс. вес инструмента: 20 кг
Точность позиционирования: 0,01/0,01/0,008 мм
Повторяемость: 0,008/0,008/0,006 мм
