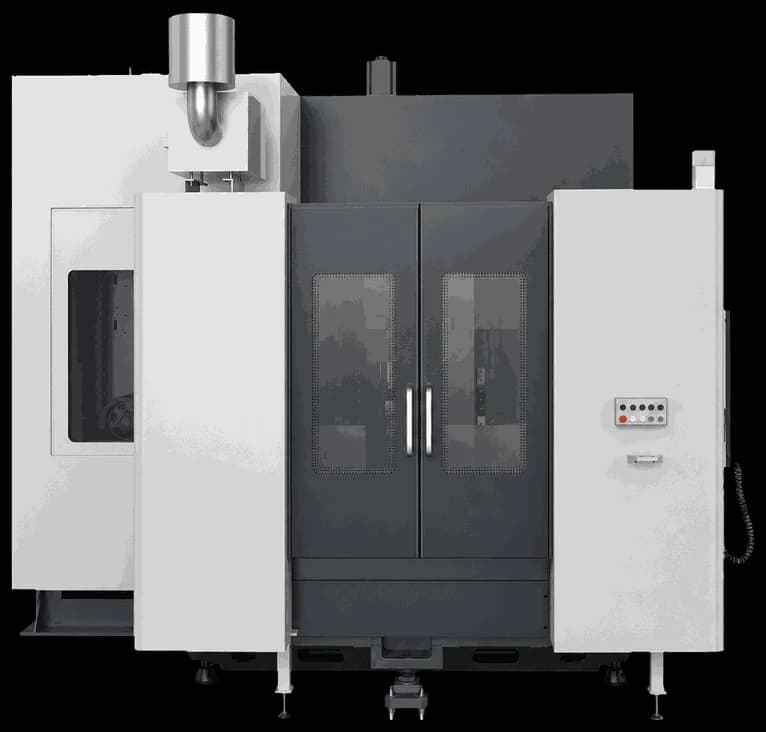

5-осевой обрабатывающий центр A11

5-осевой горизонтальный обрабатывающий центр A11 с поворотным столом-люлькой (cradle) предназначен для высокоточной обработки деталей сложной геометрической формы. Рабочие ходы по осям X/Y/Z составляют 1 100×1 100×600 мм при высокой скорости быстрых перемещений 90 м/мин по всем трём линейным осям, что обеспечивает как точность, так и производительность обработки. Поворотный стол диаметром Ø420 мм с грузоподъёмностью 800 кг реализует полный пятиосевой доступ к заготовке: ось A качается в диапазоне +90°…-180° с максимальной скоростью 40 об/мин, ось B вращается на 360° с максимальной скоростью 40 об/мин. Точность позиционирования поворотных осей составляет 10/8 угловых секунд (A/B), повторяемость — 6/4 угловых секунды. Встроенный шпиндель (тип 190) с конусом A63 развивает частоту вращения до 18 000 об/мин при мощности 30 кВт и крутящем моменте 100 Н·м. Инструментальный магазин вместимостью 40 инструментов (максимальный диаметр 80/125 мм занятый/свободный, длина до 390 мм, вес до 8 кг) со временем смены инструмента 4 секунды обеспечивает эффективную работу в условиях мелкосерийного и серийного производства. Точность позиционирования линейных осей 0,01/0,01/0,008 мм и повторяемость 0,008/0,008/0,006 мм делают станок пригодным для изготовления прецизионных деталей сложной формы.

Дополнительные технические характеристики
Точность позиционирования (X/Y/Z): 0,01 / 0,01 / 0,008 мм
Точность повторного позиционирования (X/Y/Z): 0,008 / 0,008 / 0,006 мм
Ось A (наклон): +90°…-180°, макс. 40 об/мин
Точность позиционирования осей A/B: 10 / 8 угловых секунд
Повторяемость осей A/B: 6 / 4 угловых секунды
Тип шпинделя: 190, встроенный (built-in)
Макс. диаметр инструмента (занятый/свободный): 80 / 125 мм
Макс. длина инструмента: 390 мм
Макс. вес инструмента: 8 кг
Время смены инструмента: 4 секунды
