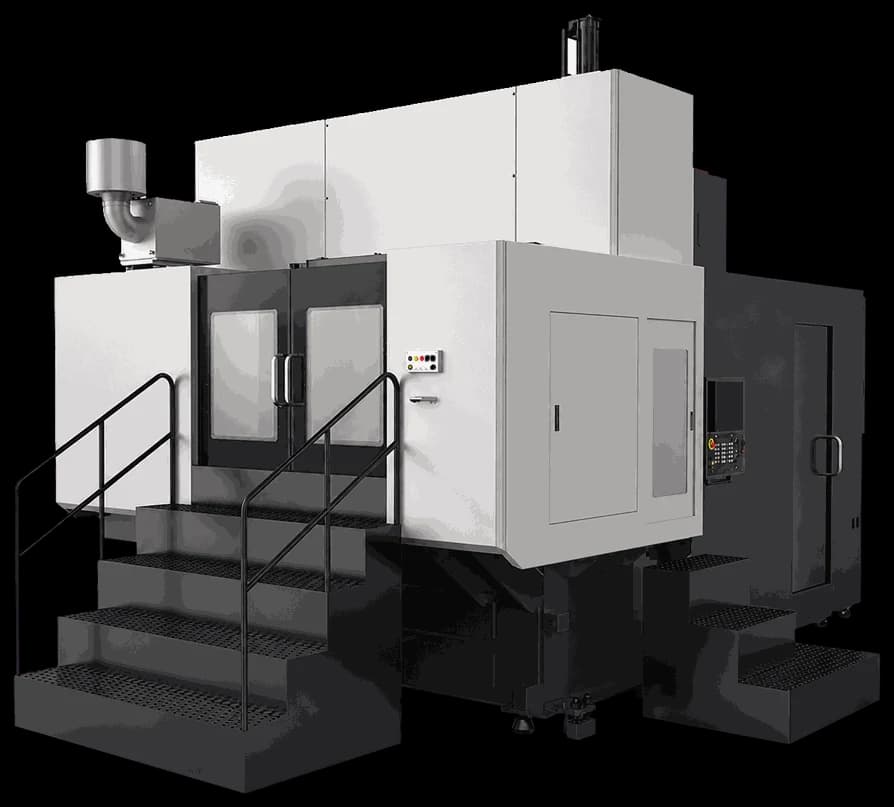

5-осевой обрабатывающий центр A13L

5-осевой обрабатывающий центр A13L предназначен для комплексной обработки деталей сложной формы за одну установку, включая двустороннюю обработку заготовок благодаря поворотному столу. Рабочие ходы по осям X/Y/Z составляют 1 250×1 000×650 мм, что обеспечивает достаточную рабочую зону для деталей типа подрамников и корпусных литых заготовок. Поворотный позиционный стол диаметром Ø420 мм с грузоподъёмностью 800 кг реализует полный пятиосевой доступ к заготовке: ось A качается в диапазоне +90°…-180° с максимальной скоростью 20 об/мин, ось B вращается на 360° с максимальной скоростью 60 об/мин. Встроенный шпиндель (тип 220) с конусом A100 развивает частоту вращения до 12 000 об/мин при мощности 26/35 кВт (S1 100% / S6 40%) и крутящем моменте 165/239 Н·м. Инструментальный магазин увеличенной вместимости на 72 инструмента (максимальный диаметр 110/300 мм занятый/свободный, длина до 550 мм, вес до 20 кг) позволяет выполнять многопереходную обработку без остановки на переналадку. Точность позиционирования линейных осей 0,01/0,01/0,008 мм обеспечивает стабильное качество обработки в серийном производстве.

Дополнительные технические характеристики
Точность позиционирования (X/Y/Z): 0,01 / 0,01 / 0,008 мм
Ось A (наклон): +90°…-180°, макс. 20 об/мин
Тип шпинделя: 220, встроенный (built-in)
Макс. диаметр инструмента (занятый/свободный): 110 / 300 мм
Макс. длина инструмента: 550 мм
Макс. вес инструмента: 20 кг
