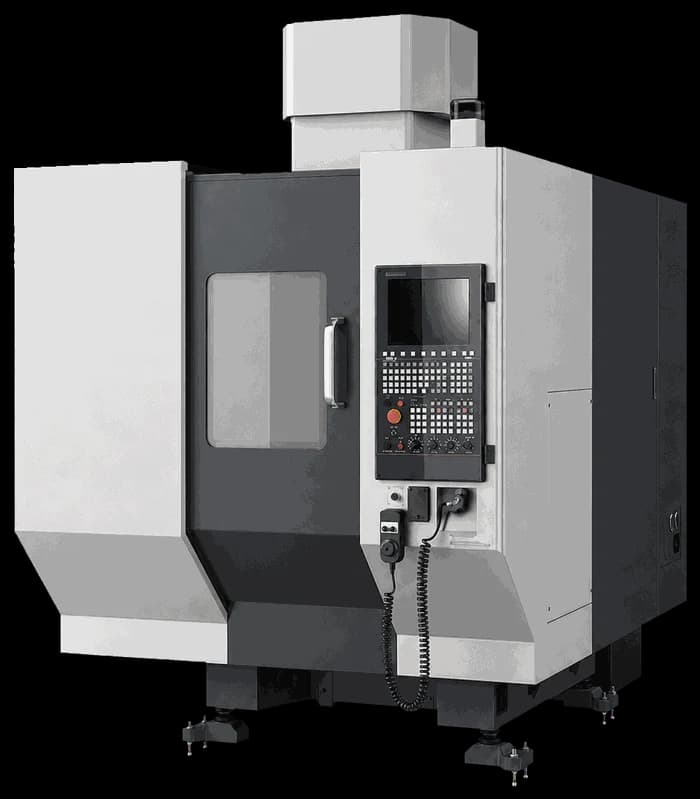

5-осевой обрабатывающий центр CBS400

5-осевой портальный обрабатывающий центр CBS400 C предназначен для прецизионной обработки деталей увеличенных размеров и массы. Жёсткая мостовая конструкция с направляющими качения обеспечивает высокую динамику и стабильность при обработке заготовок массой до 500 кг. Мощный встроенный шпиндель с конусом A63 развивает до 20 000 об/мин при мощности 30/40 кВт, что позволяет выполнять силовое фрезерование сталей и труднообрабатываемых сплавов наряду с высокоскоростной чистовой обработкой. Ускоренное перемещение по всем линейным осям составляет 48 м/мин. Поворотный стол Ø400 мм с осью A (±110°) и осью C (360°) обеспечивает полную пятистороннюю обработку за одну установку. Инструментальный магазин на 25 мест с временем смены 7 секунд позволяет эффективно реализовывать многоинструментальные технологические процессы.

Дополнительные технические характеристики
Диапазон рабочей подачи: 1–24 000 мм/мин
Ось A (наклон): ±110°
Время смены инструмента: 7 секунд
Макс. диаметр инструмента: 80 мм (соседние заняты) / 300 мм (соседние свободны)
Точность позиционирования (ISO 230-2): ±0,005 мм / 300 мм
Точность повторного позиционирования: ±0,003 мм / 300 мм
