5-осевой обрабатывающий центр CV630

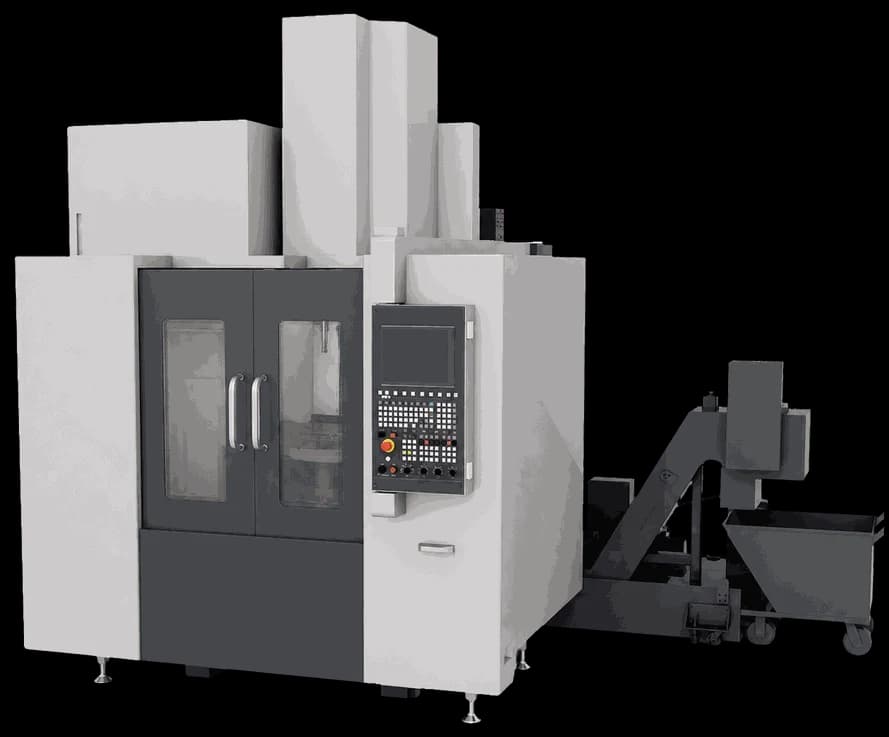

5-осевой вертикальный обрабатывающий центр CV630 C предназначен для прецизионной обработки деталей среднего и крупного размера с высокими требованиями к качеству поверхности. Увеличенный поворотный стол Ø500×400 мм с грузоподъёмностью 200 кг обеспечивает надёжную установку тяжёлых заготовок при 5-осевой обработке. Шпиндель прямого привода с конусом BBT40 и частотой до 12 000 об/мин при мощности 11/15 кВт обеспечивает устойчивый крутящий момент 52,5/72 Н·м для силового фрезерования стали и чугуна. Ускоренное перемещение 36 м/мин по всем осям при ходах 700×580×500 мм для обработки деталей среднего класса. Обе поворотные оси (A и C) имеют максимальную скорость 30 об/мин с точностью позиционирования 15 угловых секунд и повторяемостью 12 угловых секунд. Инструментальный магазин на 32 инструмента с временем смены 4 секунды рассчитан на многоинструментальную комплексную обработку.

Дополнительные технические характеристики
Расстояние от шпинделя до колонны: 628 мм
Тип шпинделя: 140/прямой привод
Диапазон рабочей подачи: 1–12 000 мм/мин
Диаметр шарико-винтовых пар: Ø40 × 16 мм (все оси)
Ось A (наклон): макс. 30 об/мин
Ось C (вращение): макс. 30 об/мин
Точность позиционирования поворотных осей: 15 угловых секунд
Точность повторного позиционирования поворотных осей: 12 угловых секунд
Макс. диаметр инструмента: 70 мм (соседние заняты) / 120 мм (соседние свободны)
Макс. длина инструмента: 300 мм
Время смены инструмента: 4 секунды
Точность позиционирования (ISO 230-2): ±0,005 мм / 300 мм
Точность повторного позиционирования: ±0,003 мм / 300 мм
Потребляемая мощность: 26 кВА
