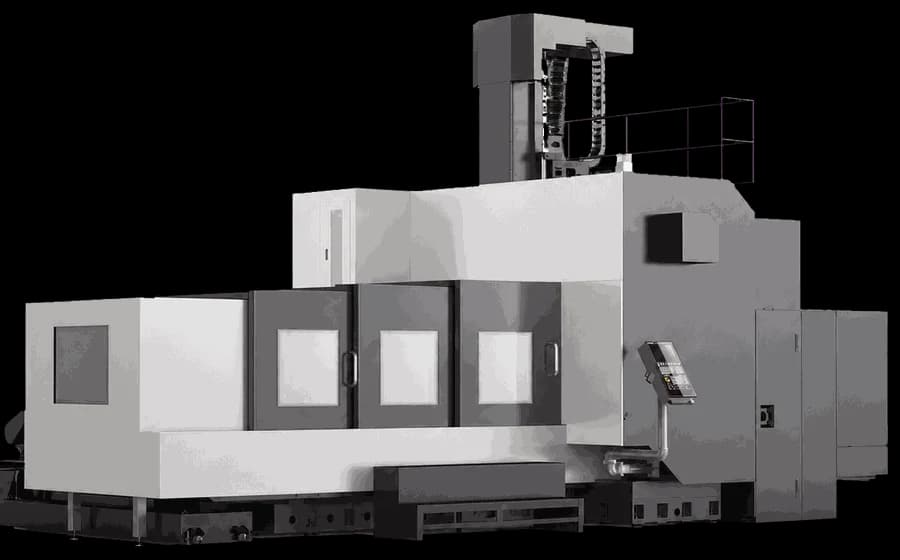

5-осевой обрабатывающий центр GF4030-5X

5-осевой обрабатывающий центр GF4030-5X — крупноформатный станок портальной компоновки, предназначенный для обработки тяжёлых крупногабаритных деталей: литья под давлением, аэрокосмических компонентов и силовых элементов автомобильных конструкций. Собственный вес станка составляет 50 тонн, что обеспечивает высокую виброустойчивость при обработке массивных заготовок. Ход по осям X/Y/Z составляет 4000/3000/1000 мм, дистанция от шпинделя до центра вращения оси A регулируется в пределах от -100 до 900 мм. Рабочий стол размером 4000×2000 мм рассчитан на нагрузку до 20 000 кг, что позволяет устанавливать крупногабаритную оснастку и заготовки без ограничений по массе, характерных для станков меньшего типоразмера. Электрошпиндель с конусом A63 развивает до 18 000 об/мин при мощности 70/75 кВт (S1/S6) и крутящем моменте 350/450 Н·м. Скорость подачи по осям X/Y/Z составляет 30 м/мин, скорость быстрых перемещений — от 1 до 12 000 мм/мин. Инструментальный магазин вмещает 24 инструмента диаметром до 250 мм, длиной до 400 мм и весом до 15 кг, время смены — 5 секунд. Точность позиционирования составляет ±0,005 мм на 300 мм длины, повторяемость — ±0,003 мм на 300 мм. Станок предназначен для предприятий, выпускающих крупногабаритную штамповую оснастку, литые и структурные детали для аэрокосмической и автомобильной отраслей.

Дополнительные технические характеристики
Дистанция шпиндель — центр оси A: -100…900 мм
Рабочий стол (длина×ширина): 4000×2000 мм
Крутящий момент (S1/S6): 350/450 Н·м
Скорость подачи X/Y/Z: 30/30/30 м/мин
Время смены инструмента: 5 сек
Макс. диаметр инструмента: 250 мм
Макс. длина инструмента: 400 мм
Макс. вес инструмента: 15 кг
Точность позиционирования: ±0,005 мм / 300 мм
Повторяемость: ±0,003 мм / 300 мм
Требования к сжатому воздуху: ≥6 кг/см²
