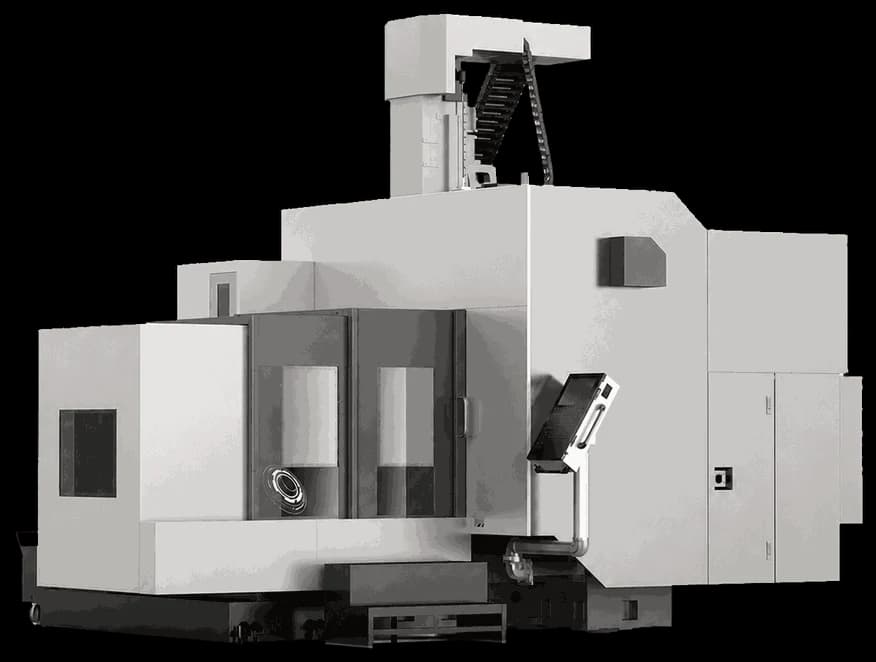

5-осевой обрабатывающий центр GF2020-5X

5-осевой обрабатывающий центр GF2020-5X предназначен для обработки литых деталей автомобильной промышленности — корпусов редукторов, корпусов аккумуляторных батарей и других деталей литья под давлением. Рабочие ходы по осям X/Y/Z составляют 2 000×2 000×800 мм, поворотный стол диаметром 2 000×1 100 мм имеет грузоподъёмность 2 000 кг. Пятиосевая обработка реализуется за счёт поворотной оси A, расстояние от торца шпинделя до центра вращения оси A регулируется в диапазоне 90–890 мм, что позволяет адаптировать зону обработки под заготовки различной высоты. Шпиндель с конусом A63 развивает частоту вращения до 18 000 об/мин при мощности 30/33,5 кВт (S1 100% / S6 40%) и крутящем моменте 72/85 Н·м. Инструментальный магазин на 24 позиции (максимальный диаметр инструмента 120 мм в занятом/свободном соседнем гнезде, длина до 400 мм, вес до 8 кг) со временем смены инструмента 4,5 секунды обеспечивает эффективную работу в серийном производстве. Масса станка составляет 20 тонн.

Дополнительные технические характеристики
Размеры поворотного стола: 2 000 × 1 100 мм
Расстояние от торца шпинделя до центра оси A: 90–890 мм
Макс. диаметр инструмента (занятый/свободный): 120 мм
Макс. длина инструмента: 400 мм
Макс. вес инструмента: 8 кг
Время смены инструмента: 4,5 секунды
