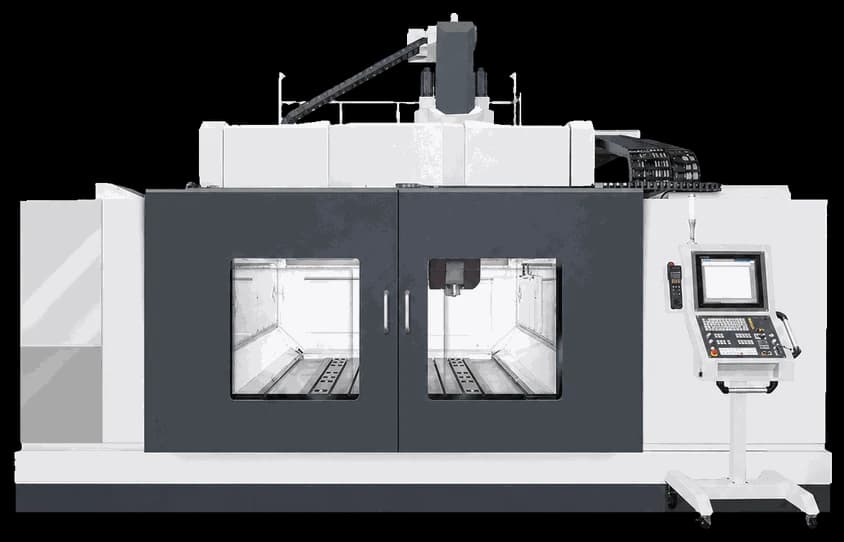

5-осевой обрабатывающий центр GE40

5-осевой портальный обрабатывающий центр GE40 предназначен для обработки крупногабаритных конструктивных деталей авиационной промышленности — нервюр крыла и силовых элементов аэроструктур. Модельный ряд включает исполнения GE10040-D с ходом по оси X 6 200 мм и рабочим столом 4 000×10 000 мм, а также GE12040-D с ходом по оси X 8 200 мм и столом 4 000×12 000 мм; ход по осям Y/Z составляет 4 200×1 500 мм (опционально 2 000 мм). Портальная компоновка обеспечивает высокую жёсткость станка при обработке протяжённых заготовок с грузоподъёмностью стола 15 000 кг/м² и Т-образными пазами сечением 280×250 мм. Мотор-шпиндель (тип 170, встроенный) с конусом HSK-A63 развивает частоту вращения до 24 000 об/мин при мощности 37/46 кВт (S1/S6) и крутящем моменте 60/73 Н·м. Инструментальный магазин базовой вместимостью 24 инструмента (опционально 40 или 60) с максимальным диаметром инструмента Ø120 мм и максимальной длиной 300 мм позволяет выполнять многопереходную обработку крупногабаритных деталей аэрокосмической отрасли без остановки на переналадку.

Дополнительные технические характеристики
Размеры стола (GE10040-D): 4 000 × 10 000 мм
Размеры стола (GE12040-D): 4 000 × 12 000 мм
Т-образный паз: 280 × 250 мм
Тип шпинделя: 170, встроенный (built-in motorized)
Макс. диаметр инструмента: Ø120 мм
Макс. длина инструмента: 300 мм
