5-осевой обрабатывающий центр GE35

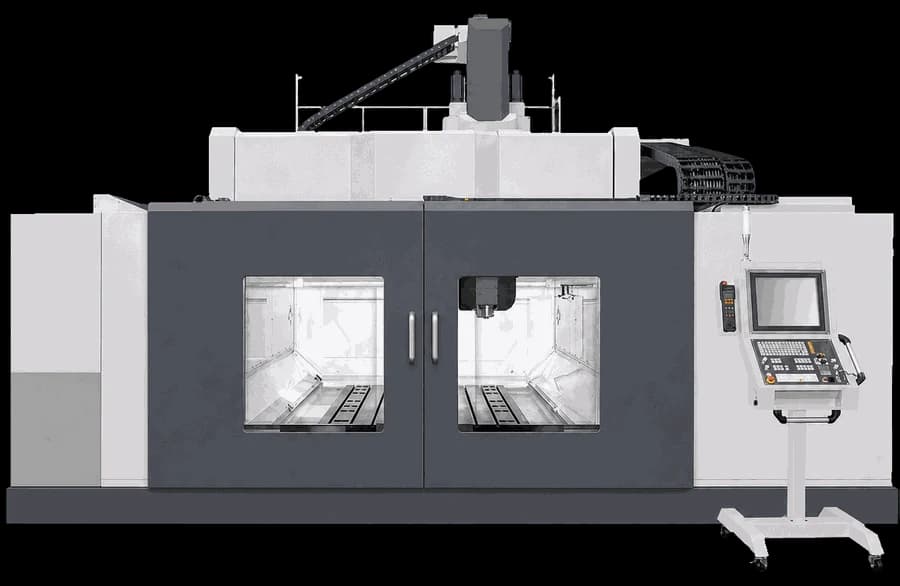

5-осевой портальный обрабатывающий центр GE35 предназначен для обработки крупногабаритных конструктивных деталей авиационной промышленности — нервюр крыла, подкреплённых панелей и силовых элементов аэроструктур. Модельный ряд включает исполнения GE6035-D с ходом по оси X 6 200 мм и рабочим столом 3 500×6 000 мм, а также GE8035-D с ходом по оси X 8 200 мм и столом 3 500×8 000 мм; ход по осям Y/Z составляет 3 700×1 500 мм (опционально 2 000 мм). Портальная компоновка обеспечивает высокую жёсткость станка при обработке крупных заготовок с грузоподъёмностью стола до 15 000 кг/м² и Т-образными пазами сечением 280×250 мм. Мотор-шпиндель с конусом HSK-A63 развивает частоту вращения до 24 000 об/мин при мощности 37/46 кВт (S1/S6) и крутящем моменте 60/73 Н·м. Инструментальный магазин базовой вместимостью 24 инструмента (опционально 40 или 60) с максимальным диаметром инструмента Ø120 мм позволяет выполнять многопереходную обработку без остановки на переналадку. Станок ориентирован на серийное производство крупногабаритных силовых деталей авиационных конструкций.

Дополнительные технические характеристики
Размеры стола (GE6035-D): 3 500 × 6 000 мм
Размеры стола (GE8035-D): 3 500 × 8 000 мм
Т-образный паз: 280 × 250 мм
Макс. диаметр инструмента: Ø120 мм
