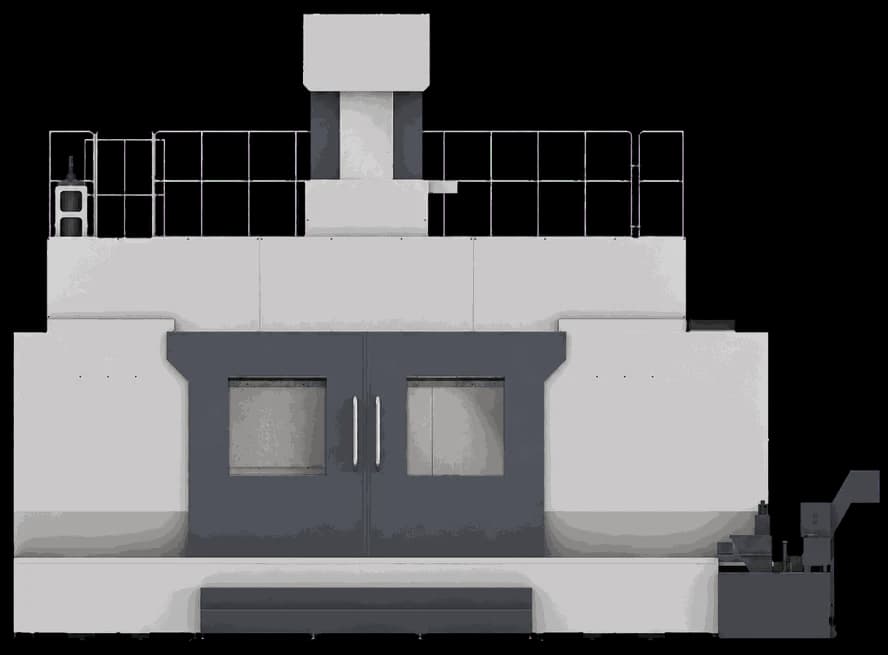

5-осевой обрабатывающий центр GE3222

5-осевой обрабатывающий центр GE3222 — портальный (гентри) станок с поворотной сдвоенной фрезерной головкой, предназначенный для обработки силовых аэрокосмических конструкций: нервюр крыла (wing rib), усиленных панелей и рёбер жёсткости (stiffened panel structure and rib), а также других элементов аэроструктуры. Ход по осям X/Y/Z составляет 3200/2200/1000 мм при эффективной ширине портала 4000 мм и расстоянии от шпинделя до стола 250–1250 мм. Поворотная головка реализует ось A с качанием ±110° и ось C с вращением ±360°, обе оси развивают скорость до 60 об/мин; номинальный/максимальный крутящий момент оси A — 480/920 Н·м (зажим 1360 Н·м), оси C — 780/1420 Н·м (зажим 2200 Н·м). Рабочий стол размером 3000×2000 мм имеет грузоподъёмность 5000 кг/м² и Т-паз 28×250 мм. Электрошпиндель встроенного типа с конусом HSK-A63 развивает до 24 000 об/мин при мощности 30/35 кВт (S1/S6-40%) и крутящем моменте 72/85 Н·м. Инструментальный магазин доступен на 24, 40 или 60 позиций, диаметр инструмента — до 75 мм (в занятом гнезде) или 120 мм (в свободном), длина — до 300 мм. Управление реализовано на базе СЧПУ Heidenhain TNC640. Станок предназначен для авиастроительных предприятий, где требуется точная обработка крупногабаритных силовых элементов планера.

Дополнительные технические характеристики
Эффективная ширина портала: 4000 мм
Диапазон качания оси A: ±110°
Макс. скорость осей A/C: 60/60 об/мин
Крутящий момент оси A (ном./макс.): 480/920 Н·м
Крутящий момент оси C (ном./макс.): 780/1420 Н·м
Рабочий стол (длина×ширина): 3000×2000 мм
Т-паз: 28×250 мм
Скорость подачи X/Y/Z: 60/60/30 м/мин
Макс. скорость резания X/Y/Z: 20/20/20 м/мин
Макс. ускорение: 0,4 G
Макс. диаметр инструмента: 75 мм (занят.) / 120 мм (своб.)
Макс. длина инструмента: 300 мм
Точность позиционирования X/Y/Z: 0,015/0,012/0,01 мм
Повторяемость X/Y/Z: 0,01/0,008/0,008 мм
Точность позиционирования A/C: 8/8″
Повторяемость A/C: 4/4″
Система ЧПУ: Heidenhain TNC640
