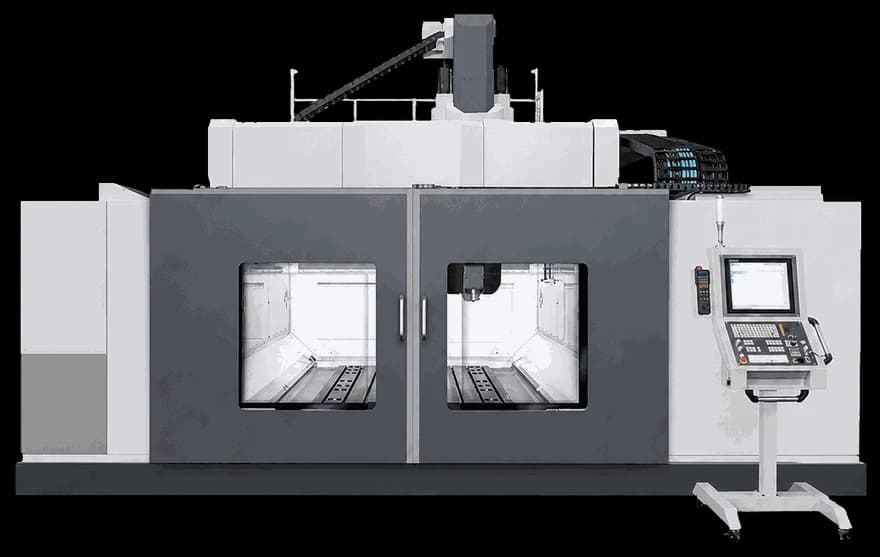

5-осевой обрабатывающий центр GE30

5-осевой обрабатывающий центр GE30 — портальный (гентри) станок крупного типоразмера, предназначенный для высокоточной обработки силовых аэрокосмических конструкций: нервюр крыла (wing rib), усиленных панелей (stiffened panel structure) и других деталей аэроструктуры. Серия выпускается в нескольких исполнениях с ходом по оси X от 4200 до 6200 мм — под разные габариты заготовок. Компоновка станка портальная, с рабочим столом длиной 3000–8000 мм и шириной 3000 мм в зависимости от исполнения, грузоподъёмностью до 15 000 кг/м² и Т-образными пазами шириной 280 мм с шагом 250 мм. Электрошпиндель встроенного типа с конусом HSK-A63 развивает до 24 000 об/мин при мощности 37/46 кВт (S1/S6) и крутящем моменте 60/73 Н·м. Скорость подачи по осям X/Y/Z составляет 40/40/30 м/мин при максимальном ускорении 2,5 м/с². Инструментальный магазин барабанного типа рассчитан на 24 инструмента (опционально 40 или 60) диаметром до 120 мм и длиной до 300 мм. Станок ориентирован на предприятия авиастроительной отрасли, где требуется обработка крупногабаритных силовых элементов планера с высокой точностью и стабильностью геометрии на всей длине заготовки.

Дополнительные технические характеристики
Диапазон шпиндель — стол: 550–1550 мм
Рабочий стол: 3000×4000 – 3000×8000 мм (по исполнению)
Т-паз: 280 мм, шаг 250 мм
Крутящий момент (S1/S6): 60/73 Н·м
Скорость подачи X/Y/Z: 40/40/30 м/мин
Макс. ускорение: 2,5 м/с²
Макс. диаметр инструмента: 120 мм
Макс. длина инструмента: 300 мм
