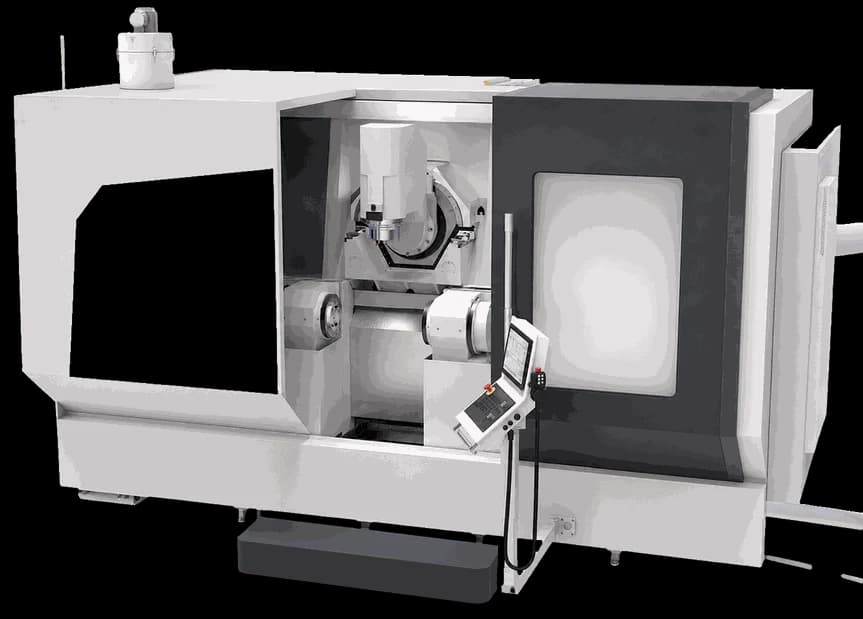

5-осевой обрабатывающий центр D5B-850

5-осевой обрабатывающий центр для лопаток D5B-850 предназначен для обработки крупных лопаток длиной до 1 100 мм — турбинных, компрессорных, судовых и промышленных турбоагрегатов. Расширенная конструкция с U-осью (до 1 100 мм хода) обеспечивает обработку длинных заготовок без переустановки. Поворотная качающаяся головка с диапазоном качания B ±50° и плавным вращением A 360° обеспечивает доступ к сложным профилям пера лопатки. Высокоточные роликовые направляющие по осям X/Y/Z и DD-моторы по осям A/B. Высокомоментный электрический шпиндель HSK-A63 мощностью 30/39 кВт позволяет выполнять силовое фрезерование жаропрочных сплавов. Система Siemens ONE с 5-осевой интерполяцией, централизованная смазка и продувка конуса в стандарте.

Дополнительные технические характеристики
Максимальный диаметр обрабатываемой заготовки: 400 мм
Максимальная длина обработки: 1 100 мм
Количество интерполируемых осей: 5
Максимальная скорость X/Y/Z/U: 36/36/36/10 м/мин
Максимальная скорость оси B: 40 об/мин
Диапазон поворота оси A: 360°
Максимальная скорость оси A: 150 об/мин
Крутящий момент S1/S6: 95/124 Н·м
Точность позиционирования линейных осей: 8 мкм
Точность позиционирования круговых осей: 10"
