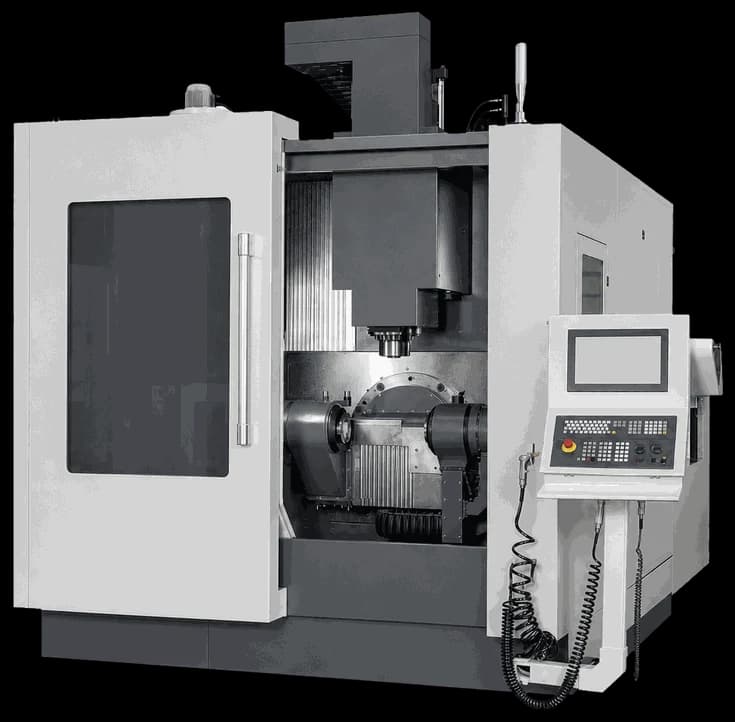

5-осевой обрабатывающий центр D5B-300

5-осевой обрабатывающий центр для лопаток D5B-300 специализирован на точной обработке лопаток турбин, компрессоров, крыльчаток и аналогичных профилей. Конструкция с интегрированным основанием-колонной имеет низкий центр тяжести и высокую статическую и динамическую жёсткость. Схема компоновки использует оси A и B для реализации 5-осевой интерполяции совместно с X/Y/Z/U. Высокоточные роликовые направляющие по осям X/Y/Z и DD-моторы по осям A/B обеспечивают пространственную точность обработки сложных аэродинамических профилей. Ось B имеет широкий диапазон качания ±40°. Электрический шпиндель HSK-A63 мощностью 30/39 кВт и крутящим моментом 95/124 Н·м обеспечивает силовое фрезерование жаропрочных никелевых сплавов и титана. Воздушная продувка конуса, централизованная смазка и система Siemens ONE в стандартной комплектации.

Дополнительные технические характеристики
Максимальный диаметр обрабатываемой заготовки: 300 мм
Максимальная длина обработки: 350 мм (расстояние между бабками 500 мм)
Количество интерполируемых осей: 5
Максимальная скорость X/Y/Z/U: 36/36/32/10 м/мин
Максимальная скорость оси B: 40 об/мин
Диапазон поворота оси A: 360°
Максимальная скорость оси A: 200 об/мин
Крутящий момент S1/S6: 95/124 Н·м
Точность позиционирования линейных осей: 8 мкм
Точность позиционирования круговых осей: 8"
