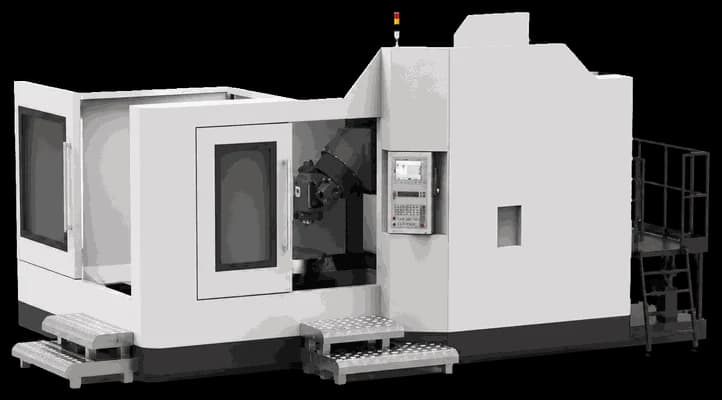

5-осевой обрабатывающий центр D5B-1250

5-осевой обрабатывающий центр D5B-1250 относится к специализированной серии станков для обработки лопаток (blade machining center) и предназначен для высокоточной 5-координатной обработки лопаток турбин, крыльчаток, шнеков и других деталей сложного пространственного профиля. Станок — старшая по длине заготовки модель серии D5B, рассчитанная на детали до 1500 мм. Компоновка станка построена на объединённой в одну отливку станине и колонне с низким центром тяжести, что обеспечивает высокую статическую и динамическую жёсткость. Все линейные направляющие, приводы, измерительные системы и механизм смены инструмента вынесены за пределы рабочей зоны — это защищает их от стружки и охлаждающей жидкости и продлевает ресурс станка. 5-осевая интерполяция реализована по схеме A/B качания в сочетании с линейными осями XYZ, при этом поворотная фрезерная головка имеет увеличенный диапазон качания до 100° (+50°/-50°). Оси X/Y/Z/U с ходом 2200/450/400/1250 мм приводятся напрямую через беззазорные муфты. Электрошпиндель развивает до 15 000 об/мин при мощности 30/39 кВт (S1/S6) и крутящем моменте 95/124 Н·м, конус HSK-A63. Инструментальный магазин барабанного типа рассчитан на 24 инструмента. Ось A вращается на скорости до 200 об/мин в полном диапазоне 360°, ось B — до 50 об/мин в диапазоне ±50°. Станок оснащён системой центрального обдува шпинделя для очистки конуса и хвостовика инструмента перед сменой, что сохраняет точность и жёсткость шпиндельного узла. Управление реализовано на базе СЧПУ Siemens ONE с функцией 3D-симуляции обработки и контролем столкновений. Централизованная система смазки автоматически обслуживает направляющие и винтовые пары. Станок ориентирован на производителей авиационных двигателей, энергетического оборудования и других предприятий, где требуется прецизионная обработка лопаток и деталей со сложной пространственной геометрией.

Дополнительные технические характеристики
Макс. диаметр заготовки: 400 мм
Макс. длина заготовки: 1500 мм
Число осей (одновременно): 5
Точность позиционирования (лин.): 8 мкм
Точность позиционирования (кругл.): 10″
Макс. скорость X/Y/Z/U: 36/36/36/10 м/мин
Макс. скорость оси B: 50 об/мин
Диапазон поворота оси A: 360°
Макс. скорость оси A: 200 об/мин
Крутящий момент (S1/S6): 95/124 Н·м
Тип привода: электрошпиндель
