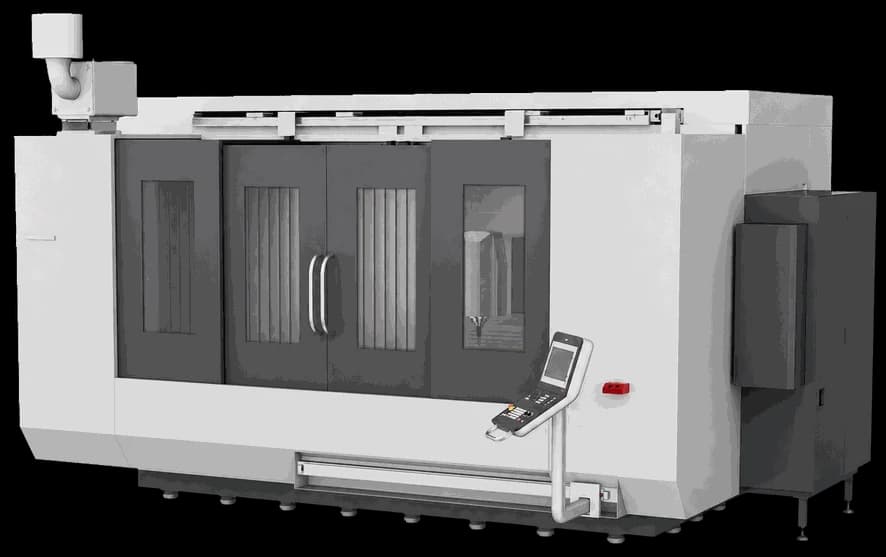

5-осевой обрабатывающий центр CUBE9000

5-осевой обрабатывающий центр CUBE9000 предназначен для производительной обработки крупногабаритных и протяжённых деталей одной установкой. Ход по оси X 9 000 мм и рабочий стол размером 9 200×800 мм с грузоподъёмностью 8 000 кг позволяют обрабатывать длинномерные заготовки для авиастроения (нервюры крыла, профили экструзии), автомобильной промышленности (лонжероны электромобилей, корпуса батарей) и производства компонентов высокоскоростных поездов. Полный пятиосевой доступ к заготовке обеспечивают качающаяся шпиндельная головка по оси B (-110°…+110°, максимальная скорость 40 об/мин) и поворотный стол по оси C (360°, максимальная скорость 20 об/мин). Встроенный шпиндель с конусом HSK A63 развивает частоту вращения до 18 000 об/мин при мощности 35/49 кВт (S1/S6 40%) и крутящем моменте 60,7/86 Н·м, что обеспечивает широкий диапазон режимов резания как для чернового съёма, так и для чистовой обработки. Инструментальный магазин на 40 позиций (максимальная длина инструмента 370 мм) со временем смены инструмента 3,5 секунды сокращает вспомогательное время в серийном производстве. Точность позиционирования по линейным осям 0,02/0,0065/0,0085 мм и по поворотным осям 10 угловых секунд обеспечивают стабильное качество обработки крупных деталей со сложной геометрией.

Дополнительные технические характеристики
Размеры рабочего стола: 9 200 × 800 мм
Макс. длина инструмента: 370 мм
Время смены инструмента: 3,5 секунды
Точность позиционирования (X/Y/Z): 0,02 / 0,0065 / 0,0085 мм
Точность позиционирования поворотных осей: 10 угловых секунд
