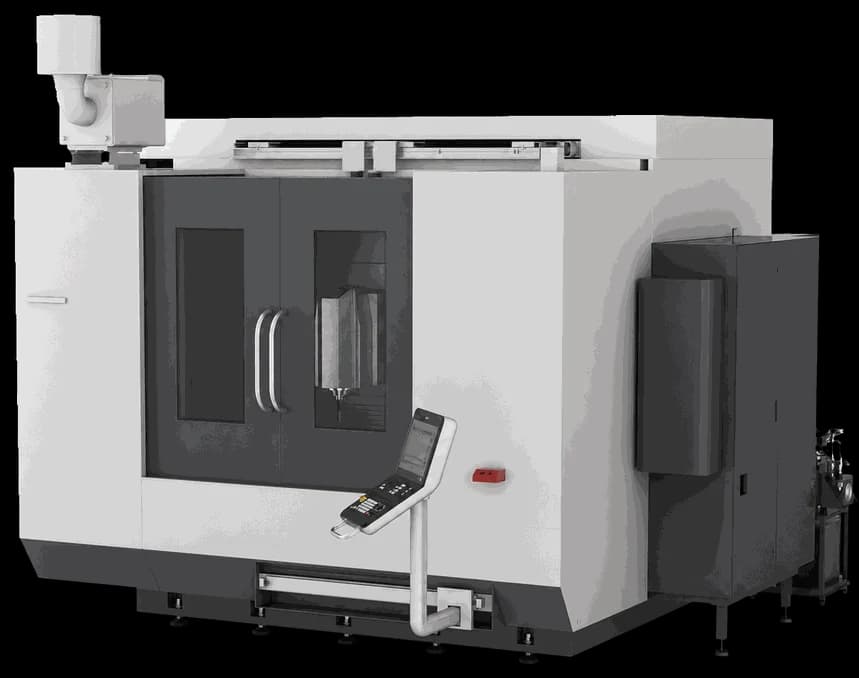

5-осевой обрабатывающий центр CUBE800

5-осевой вертикальный обрабатывающий центр CUBE800 C универсального типа предназначен для высокоскоростной и высокоточной обработки деталей сложной геометрии. Конструкция с качающейся шпиндельной головкой (ось B ±110°) и вращающимся столом (ось C 360°) обеспечивает полную пятиосевую обработку за одну установку без перебазирования. Встроенный шпиндель с конусом HSK A63 и частотой вращения до 18 000 об/мин при мощности 35/49 кВт (S1/S6) обеспечивает широкий диапазон применений: от высокопроизводительного силового фрезерования стали до высокоскоростной финишной обработки алюминия. Скорость ускоренного перемещения 75 м/мин по всем линейным осям минимизирует вспомогательное время. Рабочий стол 1 000×800 мм с грузоподъёмностью 800 кг обеспечивает надёжную установку деталей средних размеров. Инструментальный магазин на 24 места с временем смены 3,5 секунды обеспечивает высокую производительность при многоинструментальной обработке.

Дополнительные технические характеристики
Расстояние от торца шпинделя до оси B: 185 мм
Размеры рабочего стола: 1 000 × 800 мм
Диапазон рабочей подачи: 0–12 000 мм/мин
Макс. длина инструмента: 300 мм
Макс. диаметр инструмента: 70 мм (соседние заняты) / 120 мм (соседние свободны)
Макс. масса инструмента: 8 кг
Время смены инструмента: 3,5 секунды
Точность позиционирования линейных осей (X/Y/Z): 0,006 / 0,0065 / 0,0085 мм
Точность повторного позиционирования (X/Y/Z): 0,005 / 0,005 / 0,0065 мм
Точность позиционирования поворотных осей: 10 угловых секунд
Точность повторного позиционирования поворотных осей: 6 угловых секунд
Направляющие (X/Y/Z): ширина 45 мм, 2 роликовых каретки
Шарико-винтовые пары X: Ø50 × 30 мм
Шарико-винтовые пары Y/Z: Ø50 × 25 мм
