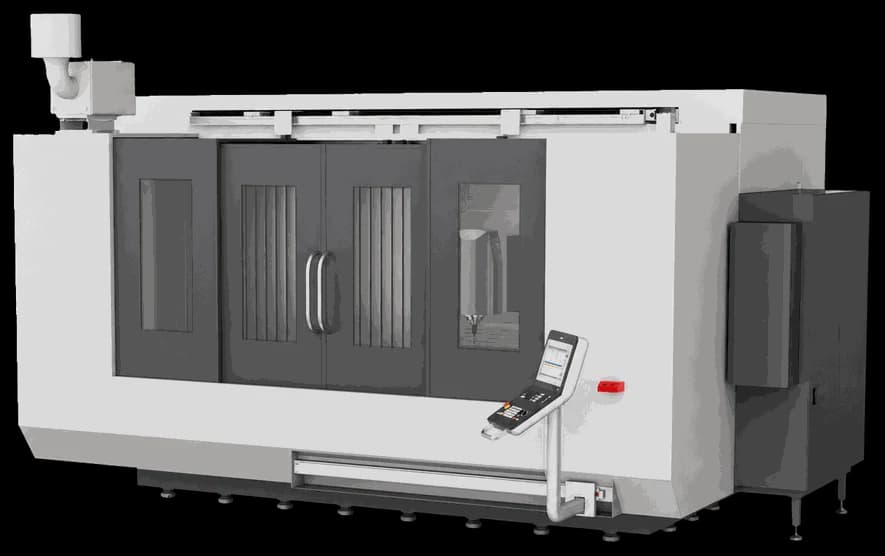

5-осевой обрабатывающий центр CUBE6000

5-осевой обрабатывающий центр CUBE6000 предназначен для обработки крупногабаритных деталей повышенной сложности. Ход по оси X 6 000 мм и рабочий стол 6 200×800 мм с грузоподъёмностью 6 000 кг позволяют закреплять длинномерные заготовки для авиационной отрасли (нервюры крыла, авиационные экструзионные профили), автомобильного производства (силовые лонжероны, корпуса батарей) и литых деталей без переустановки. Полный пятиосевой доступ обеспечивают качающаяся шпиндельная головка по оси B (-110°…+110°, максимальная скорость 40 об/мин) и поворотный стол по оси C (360°, максимальная скорость 20 об/мин). Шпиндель с конусом HSK A63 развивает частоту вращения до 18 000 об/мин при мощности 35/49 кВт (S1/S6 40%) и крутящем моменте 60,7/86 Н·м. Инструментальный магазин на 40 позиций со временем смены инструмента 3,5 секунды обеспечивает высокую производительность в серийном выпуске. Точность позиционирования по линейным осям 0,015/0,0065/0,0085 мм (по стандарту ISO 230-2) и по поворотным осям 10 угловых секунд гарантируют стабильное качество при обработке деталей аэрокосмической и автомобильной промышленности.

Дополнительные технические характеристики
Размеры рабочего стола: 6 200 × 800 мм
Время смены инструмента: 3,5 секунды (от инструмента к инструменту)
Точность позиционирования (X/Y/Z, ISO 230-2): 0,015 / 0,0065 / 0,0085 мм
Точность позиционирования поворотных осей: 10 угловых секунд
