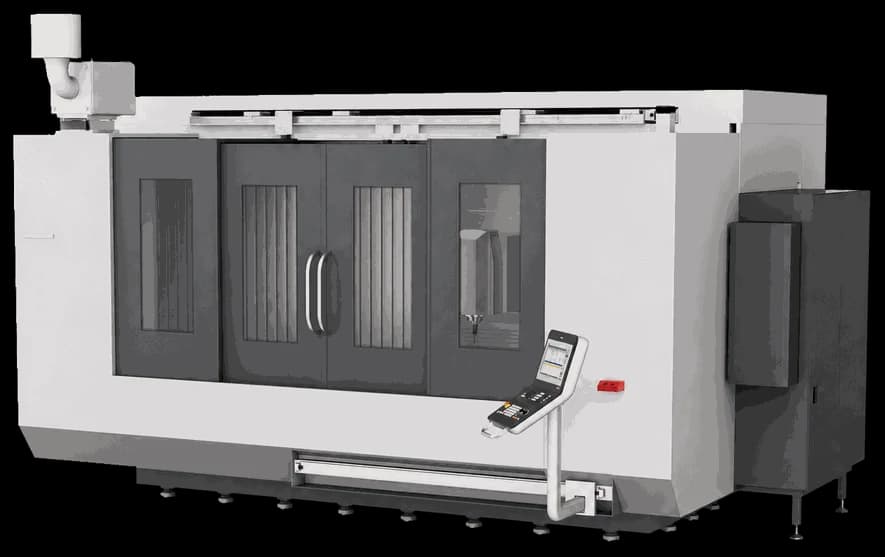

5-осевой обрабатывающий центр CUBE4500

5-осевой вертикальный обрабатывающий центр CUBE4500 C — флагманская модель серии для обработки сверхкрупногабаритных деталей. Рабочий ход по оси X 4 500 мм при столе 4 700×800 мм и грузоподъёмностью 4 500 кг делает этот станок незаменимым в производстве крупных авиационных конструкций, судовых компонентов и энергетического оборудования. Встроенный шпиндель с конусом HSK A63 и частотой 18 000 об/мин при мощности 35/49 кВт обеспечивает высокоскоростную обработку с высоким качеством поверхности. Скорость ускоренного перемещения 75 м/мин по всем осям существенно сокращает непроизводительное время, что критично при работе с длинными заготовками. Качающаяся шпиндельная головка (ось B ±110°) и вращающийся стол (ось C 360°) обеспечивают полную 5-осевую обработку без переустановки заготовки. Расширенный инструментальный магазин на 40 позиций с временем смены 3,5 секунды позволяет реализовывать сложнейшие многоинструментальные программы обработки.

Дополнительные технические характеристики
Размеры рабочего стола: 4 700 × 800 мм
Диапазон рабочей подачи: 0–12 000 мм/мин
Макс. длина инструмента: 370 мм
Время смены инструмента: 3,5 секунды
Точность позиционирования (X/Y/Z): 0,012 / 0,0065 / 0,0085 мм
Точность повторного позиционирования (X/Y/Z): 0,008 / 0,005 / 0,0065 мм
Точность позиционирования поворотных осей: 10 угловых секунд
Точность повторного позиционирования поворотных осей: 6 угловых секунд
