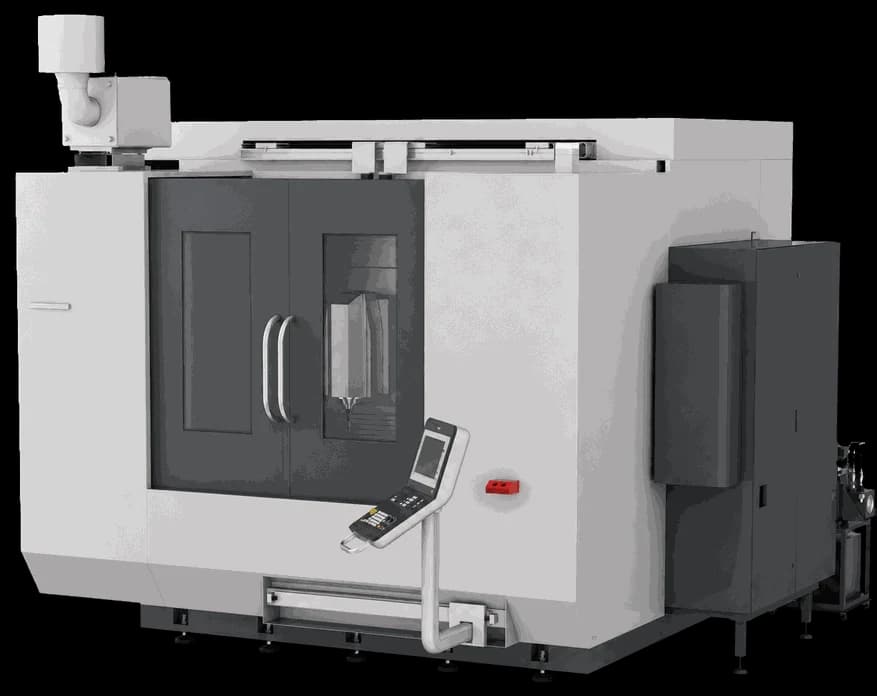

5-осевой обрабатывающий центр CUBE2300

5-осевой вертикальный обрабатывающий центр CUBE2300 C предназначен для обработки протяжённых деталей и сборочных единиц с комплексной геометрией. Рабочий ход по оси X 2 300 мм при столе длиной 2 500 мм охватывает широкий спектр деталей аэрокосмической, судостроительной и тяжёлой машиностроительной промышленности. Встроенный шпиндель с конусом HSK A63 и частотой до 18 000 об/мин при мощности 35/49 кВт обеспечивает высокоскоростную обработку с отличным качеством поверхности. Скорость ускоренного перемещения 75 м/мин сокращает непроизводительное время при работе с длинными заготовками. Грузоподъёмность стола 2 500 кг позволяет обрабатывать массивные стальные конструкции. Качающаяся голова (ось B ±110°) и вращающийся стол (ось C 360°) обеспечивают полный пятиосевой доступ к любой точке заготовки. Расширенный инструментальный магазин на 40 мест позволяет реализовывать сложные технологические процессы без остановки станка.

Дополнительные технические характеристики
Расстояние от торца шпинделя до оси B: 185 мм
Расстояние от шпинделя до оси C (Y): до 450 мм
Размеры рабочего стола: 2 500 × 800 мм
Диапазон рабочей подачи: 0–12 000 мм/мин
Макс. длина инструмента: 300 мм
Макс. диаметр инструмента: 70 мм (соседние заняты) / 120 мм (соседние свободны)
Макс. масса инструмента: 8 кг
Время смены инструмента: 3,5 секунды
Точность позиционирования (X/Y/Z): 0,008 / 0,0065 / 0,0085 мм
Точность повторного позиционирования (X/Y/Z): 0,006 / 0,005 / 0,0065 мм
Точность позиционирования поворотных осей: 10 угловых секунд
Точность повторного позиционирования поворотных осей: 6 угловых секунд
