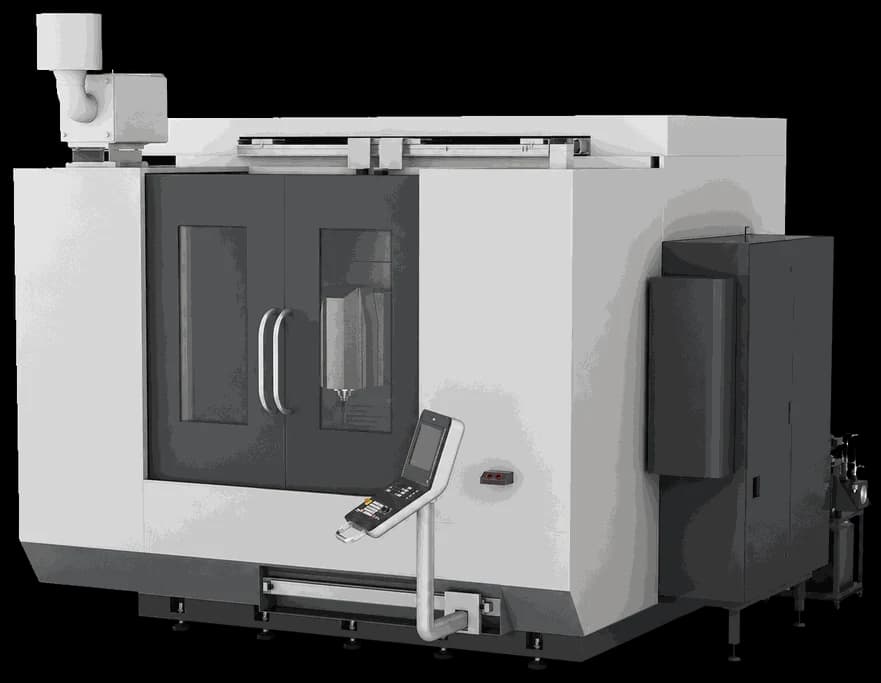

5-осевой обрабатывающий центр CUBE1600

5-осевой вертикальный обрабатывающий центр CUBE1600 C предназначен для производительной обработки крупных деталей с увеличенной нагрузкой. Рабочий стол 1 800×800 мм с грузоподъёмностью 2 000 кг и ходом по оси X 1 600 мм позволяет обрабатывать длинные заготовки из стали, чугуна, нержавеющих сплавов без переустановки. Встроенный шпиндель с конусом HSK A63 и частотой до 18 000 об/мин при мощности 35/49 кВт обеспечивает широкий диапазон режимов обработки. Скорость ускоренного перемещения 75 м/мин по всем осям и короткое время смены инструмента 3,5 секунды обеспечивают высокую производительность в условиях серийного выпуска. Качающаяся шпиндельная головка (ось B ±110°) и вращающийся стол (ось C 360°) обеспечивают полный 5-осевой доступ к заготовке. Увеличенные роликовые направляющие 45 мм по всем осям обеспечивают высокую жёсткость при обработке деталей большой массы.

Дополнительные технические характеристики
Размеры рабочего стола: 1 800 × 800 мм
Диапазон рабочей подачи: 0–12 000 мм/мин
Макс. длина инструмента: 300 мм
Время смены инструмента: 3,5 секунды
Точность позиционирования (X/Y/Z): 0,008 / 0,0065 / 0,0085 мм
Точность повторного позиционирования (X/Y/Z): 0,006 / 0,005 / 0,0065 мм
Точность позиционирования поворотных осей: 10 угловых секунд
Точность повторного позиционирования поворотных осей: 6 угловых секунд
Направляющие (X/Y/Z): ширина 45 мм, 2 роликовых каретки
Шарико-винтовые пары X: Ø63 × 30 мм
Шарико-винтовые пары Y/Z: Ø50 × 25 мм
