5-осевой обрабатывающий центр CUBE1100

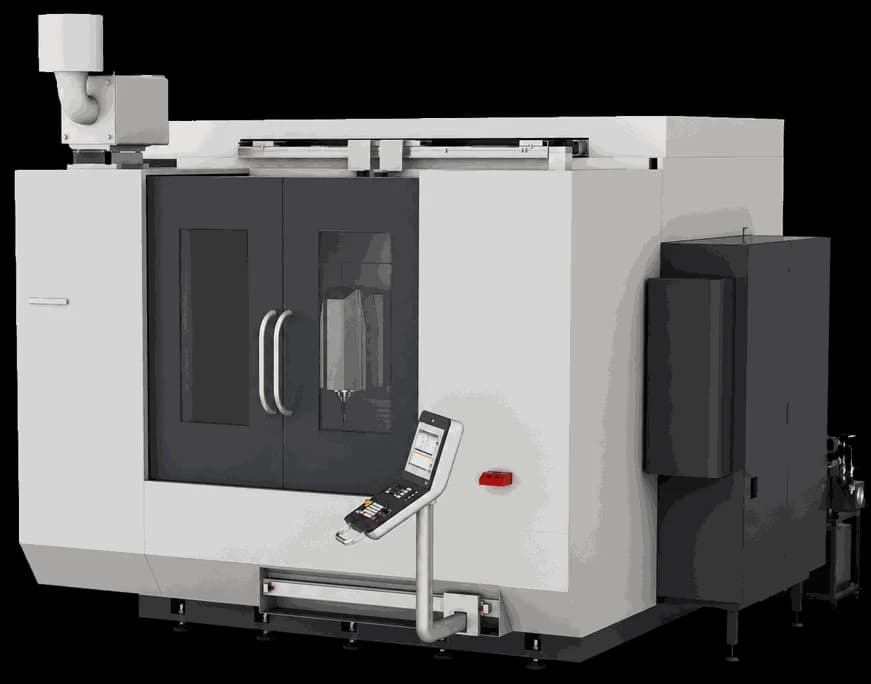

5-осевой вертикальный обрабатывающий центр CUBE1100 C предназначен для обработки удлинённых деталей с комплексной геометрией. Увеличенный ход по оси X (1 100 мм) при рабочем столе 1 800×800 мм позволяет эффективно обрабатывать длинные корпусные детали, профили и конструктивные элементы. Встроенный шпиндель с конусом HSK A63 и частотой до 18 000 об/мин при мощности 35/49 кВт обеспечивает эффективную высокоскоростную обработку. Скорость ускоренного перемещения 75 м/мин минимизирует вспомогательное время в цикле. Качающаяся голова (ось B ±110°) и вращающийся стол (ось C 360°) обеспечивают полную 5-осевую доступность. Грузоподъёмность стола 1 100 кг позволяет устанавливать тяжёлые заготовки из стали и чугуна. Инструментальный магазин на 24 инструмента с временем смены 3,5 секунды оптимизирует производительность при многоинструментальных операциях.

Дополнительные технические характеристики
Расстояние от торца шпинделя до оси B: 185 мм
Расстояние от шпинделя до оси C (Y): до 450 мм
Размеры рабочего стола: 1 800 × 800 мм
Диапазон рабочей подачи: 0–12 000 мм/мин
Макс. длина инструмента: 300 мм
Макс. диаметр инструмента: 70 мм (соседние заняты) / 120 мм (соседние свободны)
Время смены инструмента: 3,5 секунды
Точность позиционирования (X/Y/Z): 0,008 / 0,0065 / 0,0085 мм
Точность повторного позиционирования (X/Y/Z): 0,005 / 0,005 / 0,0065 мм
Точность позиционирования поворотных осей: 10 угловых секунд
Точность повторного позиционирования поворотных осей: 6 угловых секунд
